En el contexto de la constante búsqueda de eficiencia, consistencia estructural y control de costos por parte de la industria de la construcción global, el sistema de encofrado túnel se ha convertido gradualmente en la solución de encofrado predominante para proyectos de construcción altamente repetitivos. Este sistema se utiliza ampliamente en edificios residenciales, apartamentos, residencias estudiantiles y proyectos de vivienda social, y es particularmente adecuado para tipos de edificios con un alto grado de estandarización y estructuras relativamente regulares.
Este artículo analizará sistemáticamente el sistema de encofrado de túneles desde aspectos como su definición, principio de funcionamiento, composición del sistema, tipos principales, escenarios de aplicación y selección de proveedores, ayudando a los responsables de la toma de decisiones en ingeniería a comprender mejor el valor de este sistema constructivo en la arquitectura moderna.

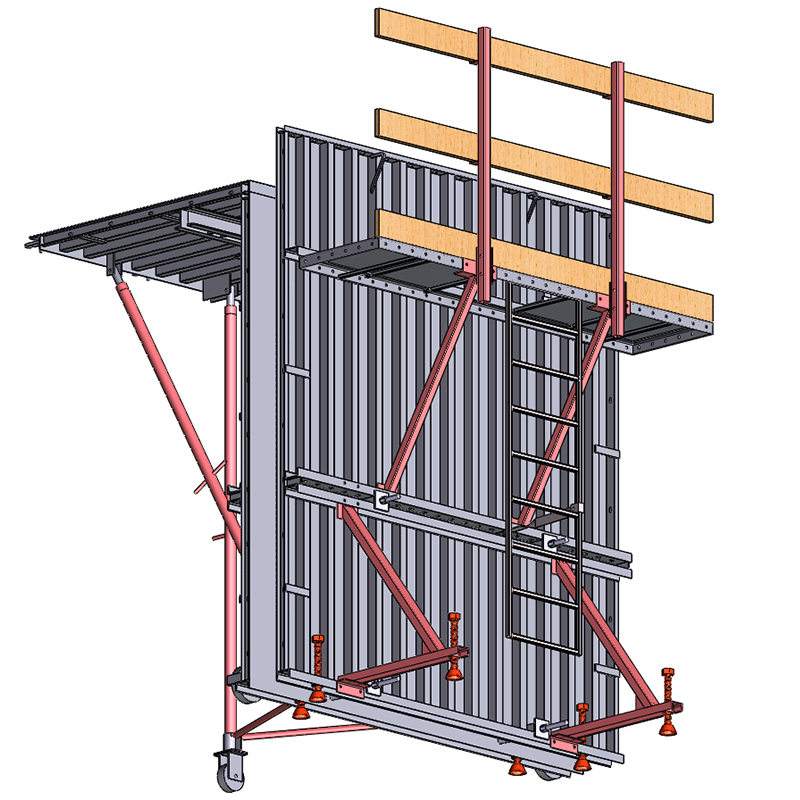

¿Qué es un sistema de encofrado para túneles?
Sistema de encofrado de túneles
El sistema de encofrado tipo túnel es un método de construcción que combina el encofrado de muros y el de losas en una estructura integrada. Durante la construcción, los muros y las losas se pueden hormigonar en un solo ciclo, formando una unidad de hormigón similar a un túnel, de ahí su nombre.
En comparación con los métodos de construcción tradicionales por fases, el encofrado de túneles puede mejorar significativamente el ritmo de construcción, reducir la incertidumbre del proceso y garantizar la uniformidad de la calidad de la estructura de hormigón. A nivel mundial, el encofrado de túneles se considera una aplicación típica del encofrado modular.
GETO ha lanzado con éxito su encofrado para túneles, que equilibra la comodidad de construcción, el coste total y la rotación del producto, logrando así un balance entre coste, eficiencia y tecnología constructiva. Además, es la forma más rápida y económica de construir apartamentos, villas, residencias estudiantiles y hoteles de alta calidad y resistentes a terremotos.
Como componente clave de las soluciones de construcción sostenible , el moderno sistema de encofrado de túnel está diseñado no solo para ofrecer rapidez y economía, sino también para la sostenibilidad ambiental. Su alta tasa de reutilización y sus componentes de ingeniería de precisión reducen significativamente el desperdicio de materiales. Además, el sistema ofrece una flexibilidad excepcional, capaz de manejar eficientemente geometrías estructurales complejas y planos de planta variables mediante componentes ajustables y modulares, lo que lo convierte en una opción versátil para los desafíos de la construcción contemporánea.
Principio de funcionamiento del sistema de encofrado de túneles
La lógica central del sistema de encofrado de túneles reside en la "integración estructural" y la "estandarización de la construcción". En cada ciclo de construcción:
- El sistema de encofrado se instala como una sola pieza.
- El refuerzo de la pared y de la losa se ata simultáneamente.
- El hormigón se vierte en una sola colada.
- Transcurrido el tiempo especificado, el encofrado se desmolda por completo y se traslada a la siguiente unidad de construcción.
Este proceso hace que el ritmo de construcción sea altamente predecible, lo que lo hace muy adecuado para proyectos de ingeniería a gran escala y de ritmo acelerado.
Componentes del encofrado del túnel
El sistema de encofrado del túnel consta principalmente de un sistema de encofrado, un sistema de soporte y un sistema de conexión, complementados con plataformas de elevación (plataformas de bahía, plataformas de hueco de escalera, plataformas de hueco de ascensor) y plataformas de trabajo de muros exteriores como sistemas auxiliares.
Estos componentes de encofrado para túneles conforman una estructura de encofrado sistemática y reutilizable. Su modularidad influye directamente en la eficiencia de la construcción y en la dificultad de la gestión en obra.
Principales tipos de sistemas de encofrado para túneles
En función de los diferentes materiales y formas estructurales, los sistemas de encofrado de túneles se dividen principalmente en las dos categorías siguientes:

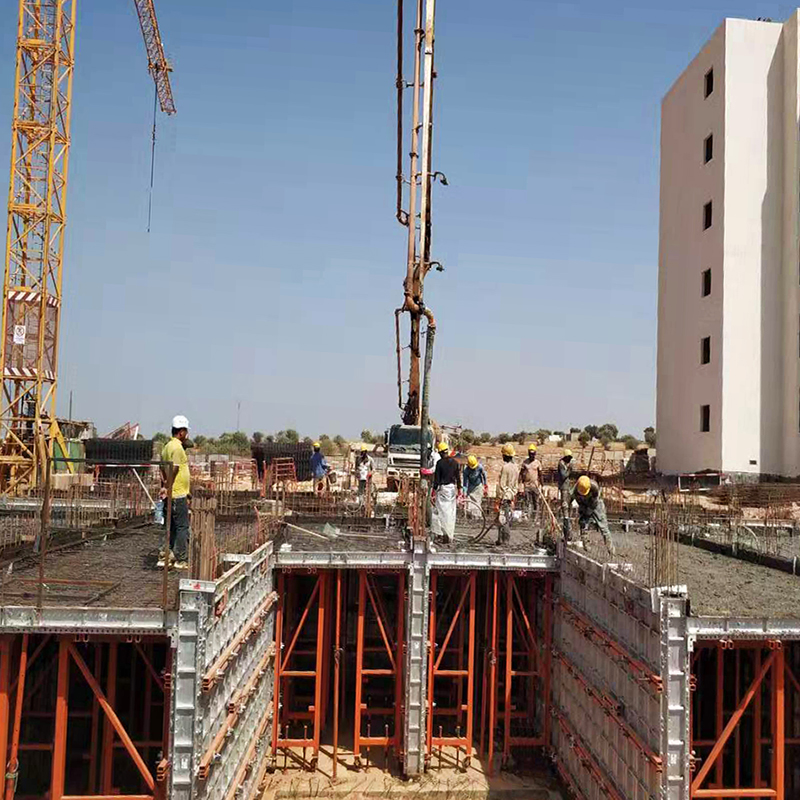

Encofrado de túnel de aluminio
Encofrado de túnel de aluminio
El encofrado de túnel de aluminio se caracteriza por su diseño ligero, combinado con una alta resistencia y una buena reutilización. El cuerpo principal es un encofrado de aluminio integrado.
Entre sus ventajas se incluyen:
- Velocidad de instalación general rápida.
- Alta estandarización y elevado índice de reutilización de materiales, con una amplia gama de áreas de aplicación.
- Montaje y desmontaje flexibles, proceso sencillo, menor necesidad de mano de obra, coste relativamente bajo y alto nivel de seguridad.
- Alto valor residual del material de aluminio.
- Menor peso propio y requisitos de especificaciones de grúa más pequeños.
- Integración perfecta con el concepto de plataforma de gestión rápida, altas tasas de rotación.

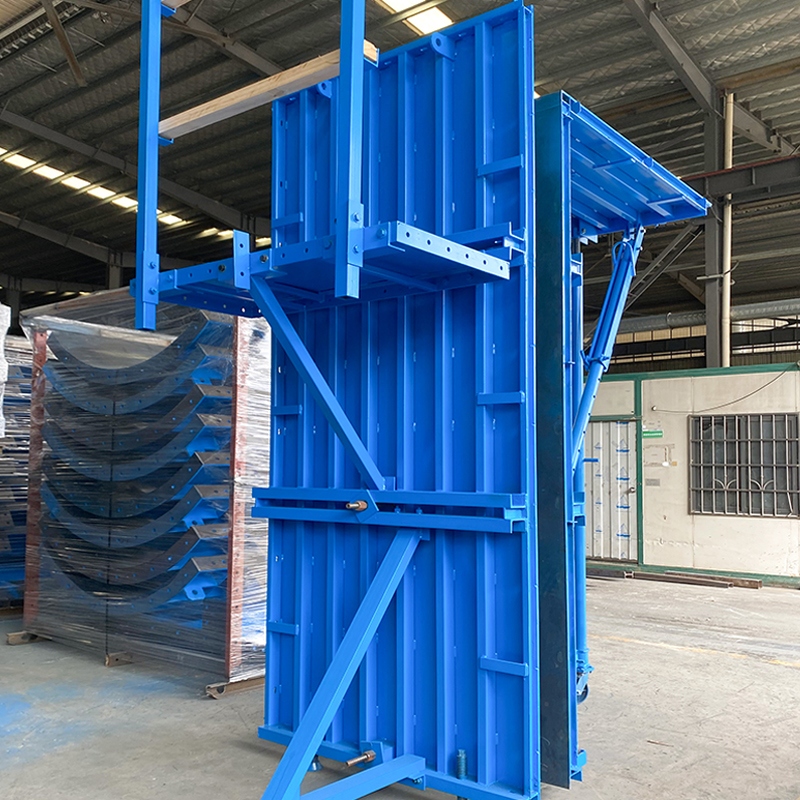

Encofrado de acero para túneles
Encofrado de acero para túneles
El encofrado de acero para túneles se caracteriza por su resistencia estructural y estabilidad, y se utiliza habitualmente en la construcción de estructuras con altos requisitos de carga o grandes luces. Su cuerpo principal es un encofrado monolítico de acero.
Entre sus ventajas se incluyen:
- Proceso de montaje de encofrados sencillo, con poca mano de obra.
- Empalmado firmemente, no se deforma fácilmente.
- Buena integridad del encofrado, fuerte resistencia sísmica,
- Buen rendimiento de aislamiento, ideal para el aislamiento del hormigón en invierno.
- Desmontaje de grandes encofrados con un alto grado de mecanización.
Instalación de encofrados de túnel de aluminio: procedimiento operativo paso a paso
En proyectos de ingeniería práctica, la eficiencia constructiva de los encofrados de túneles de aluminio depende en gran medida de procedimientos de montaje estandarizados y regulados. Según las prácticas de ingeniería habituales, su montaje e instalación suelen seguir estos pasos:
Paso | Descripción |
Paso 1 | Familiarícese con los dibujos y pida a alguien que traslade los materiales para evitar confusiones. |
Paso 2 | Para preparar el lugar de montaje, con el fin de proteger el encofrado de arañazos y garantizar la planitud de la superficie, coloque listones de madera cuadrados a intervalos de 50 mm, para asegurar que el encofrado pueda elevarse. |
Paso 3 | Ensamble el encofrado de la pared y fíjelo temporalmente con pernos, tuercas y espaciadores correspondientes. |
Paso 4 | Ensamble el encofrado de la cubierta y el encofrado lateral. |
Paso 5 | Una vez completada la aceptación, conecte el encofrado de la cubierta, el encofrado de la pared y el encofrado lateral, utilice la junta de esquina de la losa y realice el trabajo de conexión. |
Paso 6 | La quilla y la cercha se instalan y conectan mediante el encofrado de aluminio que conecta las barras de unión móviles de tipo L. |
Paso 7 | Elevación de paneles de cubierta e instalación de agua. |
Paso 8 | Ojales de elevación abiertos, aceptación y encofrado numérico. |
Paso 9 | La construcción se realiza izando componentes prefabricados hasta su posición final. |
Ventajas principales del sistema de encofrado de túneles
Desde la perspectiva de la práctica de la ingeniería, las principales ventajas del sistema de encofrado de túneles se reflejan en los siguientes aspectos:
- Acabado superior del hormigón : El sistema garantiza una gran planitud y verticalidad de las superficies de hormigón, proporcionando un acabado liso y uniforme que reduce o elimina significativamente la necesidad de trabajos posteriores de enlucido y nivelación.
- Alta durabilidad y larga vida útil : Fabricado con materiales robustos y un estricto control de calidad, el sistema está diseñado para cientos de usos. Esta alta durabilidad reduce drásticamente los costos del proyecto a largo plazo y minimiza los residuos de construcción.
- Calendario de proyectos acelerado : El diseño modular y estandarizado permite una instalación y un desmontaje rápidos, lo que acorta drásticamente el ciclo general de construcción y reduce la dependencia de la mano de obra manual intensiva.
- Mayor integridad estructural : Los muros y las losas se funden monolíticamente en una sola colada, lo que mejora la consistencia estructural general y el comportamiento sísmico.
- Mayor seguridad en la obra : La reducción de los procedimientos en la obra y la manipulación sistemática de las grandes secciones de encofrado contribuyen a un entorno de trabajo más seguro.
Las ventajas específicas pueden variar según el tipo de proyecto, el diseño estructural y los métodos de organización de la construcción, y generalmente requieren una evaluación basada en condiciones de ingeniería específicas.
Escenarios de aplicación típicos del sistema de encofrado de túneles
Aplicación del sistema de encofrado de túneles
Los sistemas de encofrado para túneles se utilizan habitualmente en los siguientes tipos de edificios:
- Edificios residenciales de gran altura o de altura media.
- Residencias estudiantiles, residencias para trabajadores
- Vivienda social
- apartahoteles
Estos proyectos suelen caracterizarse por un alto grado de estandarización estructural y un gran número de unidades repetitivas, lo que se ajusta plenamente a la lógica constructiva del sistema de encofrado de túneles.
Cómo elegir un proveedor adecuado de encofrados para túneles
En proyectos de ingeniería reales, el resultado constructivo del sistema de encofrado de túneles depende no solo del sistema en sí, sino también de las capacidades sistemáticas del proveedor. Por lo tanto, al elegir un proveedor de sistemas de encofrado o un fabricante de encofrados para túneles adecuado, se deben considerar los siguientes aspectos:
- Ya sea que tengan una gama completa de productos de encofrado de sistemas
- Si pueden proporcionar componentes estandarizados para el encofrado de túneles.
- Ya sea que posean capacidades de ingeniería, diseño detallado y soporte técnico.
- Si tienen experiencia en proyectos similares
- Si tienen capacidades estables de producción y entrega
En el mercado internacional, empresas como Geto Formwork, que pueden proporcionar soluciones sistemáticas y tienen experiencia en proyectos en el extranjero, suelen estar mejor capacitadas para adaptarse a las necesidades de ingeniería de las diferentes regiones.
Conclusión: El valor del sistema de encofrado de túneles en la construcción moderna.
Gracias a la mejora de la industrialización y la estandarización en el sector de la construcción, el sistema de encofrado túnel se está convirtiendo en un método constructivo fundamental en proyectos residenciales y de construcción repetitiva. Tanto en el encofrado túnel de aluminio como en el de acero, su principal valor reside en la mejora de la eficiencia constructiva y el control de calidad mediante un diseño sistemático.
Para los ingenieros que toman decisiones, comprender las características técnicas del encofrado de túneles, junto con las condiciones del proyecto, es fundamental. Elegir un socio con una sólida presencia global y amplia experiencia en el sector es primordial para el éxito del proyecto. Con presencia en más de 70 países , una red de 12 plantas de fabricación y un historial de éxito en la ejecución de proyectos complejos en todo el mundo, proveedores consolidados como GETO Formwork aportan una valiosa experiencia internacional y conocimiento local. Este alcance global, respaldado por sólidos servicios integrales y la innovación digital, garantiza que puedan brindar un apoyo eficaz a proyectos de cualquier envergadura, ayudando a los clientes a lograr un equilibrio óptimo entre seguridad, plazos, costes y calidad en la construcción moderna.
