Los proyectos de construcción de rascacielos requieren soluciones de encofrado avanzadas que permitan ciclos de construcción rápidos, un encofrado preciso del hormigón y condiciones de trabajo seguras en altura. A medida que las estructuras de los edificios se vuelven más altas y los plazos de entrega más exigentes, los métodos de encofrado tradicionales suelen tener que sustituirse por sistemas más integrados que mejoran la eficiencia y el control de la construcción.
El sistema de encofrado modular Gang Form System es una solución integrada para paneles de gran tamaño, diseñada principalmente para la construcción de fachadas de edificios de gran altura. Al combinar el encofrado de acero, las plataformas de trabajo externas y los elementos de anclaje en una sola unidad, el sistema permite a los contratistas realizar la construcción piso por piso de forma repetida, con mayor eficiencia y uniformidad.
A diferencia de los sistemas de encofrado convencionales que requieren desmontaje y montaje frecuentes, el sistema de encofrado modular está diseñado como una solución de construcción trepadora. Tras cada ciclo de vertido de hormigón, la unidad completa se puede elevar y reposicionar para el siguiente nivel, lo que crea un flujo de trabajo continuo para proyectos de gran altura.
GETO ofrece soluciones de encofrado y andamiaje para la construcción sostenible, incluyendo encofrados de acero, sistemas de trepado y otras tecnologías de construcción avanzadas. El sistema de encofrado modular de la compañía está diseñado para dar soporte a la construcción de edificios residenciales, comerciales, industriales y de infraestructura de gran altura, con un rendimiento fiable y asistencia técnica profesional.
Definición y contexto del sistema de formación de pandillas
El sistema de encofrado modular es un sistema integrado a gran escala que se utiliza principalmente para la construcción de muros exteriores en edificios de gran altura. El sistema combina varios componentes clave en una unidad constructiva coordinada, que incluye paneles de encofrado de acero, plataformas de trabajo integradas, sistemas de conexión y sistemas de anclaje.
El objetivo de este diseño integrado es crear un entorno de trabajo completo tanto para el encofrado de hormigón como para las operaciones de construcción en altura. El encofrado de acero proporciona la forma y el soporte necesarios para las estructuras de hormigón, mientras que la plataforma externa permite a los trabajadores realizar de forma segura las tareas de instalación, inspección y demás actividades de construcción relacionadas.
El sistema de anclaje desempeña un papel fundamental al conectar la unidad Gang Form a la estructura del edificio. Proporciona un soporte estable durante el vertido del hormigón y crea puntos de fijación fiables durante las operaciones de elevación y ascenso.
Gracias a su estructura integrada y su capacidad de ascenso repetido, el sistema Gang Form se utiliza ampliamente en proyectos donde la construcción de muros exteriores requiere una calidad constante y ciclos de piso eficientes.
Antecedentes del sistema de formación de pandillas GETO
GETO se especializa en soluciones de andamiaje y encofrado sostenibles para la construcción, incluyendo encofrados de aluminio y acero, sistemas de trepado, encofrados de hormigón visto y productos para infraestructuras. La empresa cuenta con bases de producción globales y ofrece soluciones de construcción para mercados internacionales.
El sistema Gang Form representa un enfoque eficiente para la construcción moderna de edificios de gran altura, ya que combina la fiabilidad estructural con métodos de instalación estandarizados.

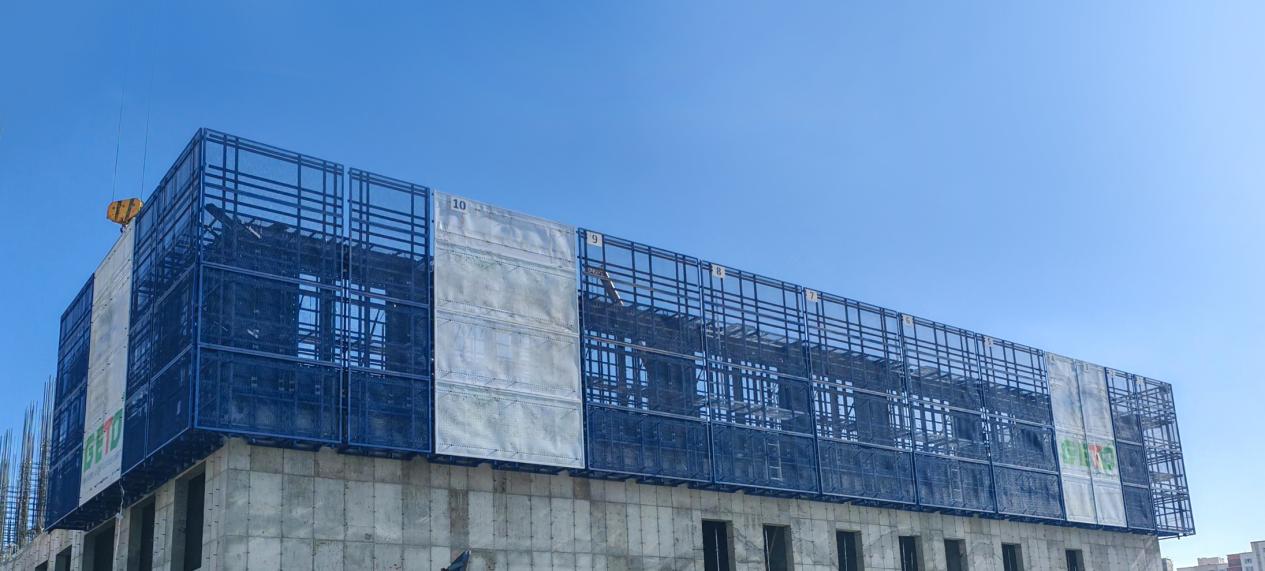

Sistema de formación de grupos para edificios de gran altura Alt:GETO
URL:
¿Cómo funciona un sistema de formación de pandillas?
El principio de funcionamiento de un sistema de encofrado modular se basa en un ciclo repetitivo de elevación y construcción. Una vez instalado y fijado el sistema, se vierte hormigón en el encofrado de acero para crear la estructura de la pared exterior requerida.
Una vez que el hormigón alcanza la resistencia requerida, la unidad Gang Form se libera y se eleva como un conjunto completo. A continuación, el sistema se fija en el siguiente nivel de construcción y se prepara para otro ciclo de vertido de hormigón.
Proceso de elevación general
La unidad completa de encofrado Gang Form se suele trasladar con grúa. En lugar de retirar paneles individuales y reconstruir el encofrado en cada planta, el sistema integrado permite una reubicación más rápida y un posicionamiento más uniforme.
Antes de levantar el objeto, se requieren varios pasos de preparación:
- Comprobación de las conexiones de anclaje
- Confirmación de la estabilidad estructural
- Instalación de tirantes y cables de acero.
- Verificación de la alineación de la unidad de encofrado
Una vez que la unidad alcanza el siguiente nivel, el sistema de anclaje asegura la estructura y la prepara para la siguiente etapa de construcción.
Construcción de escalada piso por piso
Una de las principales ventajas del sistema Gang Form es su capacidad para soportar la construcción vertical continua. El sistema permite ciclos de piso repetitivos y puede soportar de 2 a 4 niveles de operación simultánea, según los requisitos del proyecto.
Esto lo hace especialmente adecuado para torres residenciales de gran altura y edificios comerciales donde las estructuras de las paredes exteriores se repiten en muchos pisos.
Factores clave de diseño del sistema de formación de grupos
Un sistema de encofrado modular de alto rendimiento depende de la coordinación de múltiples componentes estructurales. Cada elemento contribuye a la calidad del hormigón, la seguridad operativa y la eficiencia de la construcción.
Sistema de encofrado de acero
El sistema de encofrado de acero es el componente principal del sistema de encofrado modular. Proporciona soporte estructural durante el vertido del hormigón y mantiene las dimensiones exactas tras un uso repetido.
El encofrado de acero GETO utiliza acero al carbono de alta resistencia Q235 con un espesor de panel y un tratamiento superficial optimizados. La estructura de acero rígida mejora la calidad de la superficie del hormigón, reduce la deformación y soporta ciclos de construcción repetidos.
Plataforma de trabajo integrada
La plataforma de trabajo integrada se instala fuera del encofrado de acero y se desplaza junto con la unidad trepadora. Proporciona a los trabajadores vías de acceso, espacio de trabajo, zonas de colocación de materiales y protección de seguridad durante la construcción de muros exteriores.
La plataforma incluye una cubierta de acero antideslizante, barandillas, malla protectora y escaleras de acceso. Esta disposición integrada crea un entorno de trabajo más seguro y organizado para las operaciones en altura.
Sistema de conexión y anclaje
El sistema de conexión y anclaje es la estructura principal de soporte de carga y posicionamiento del sistema de encofrado modular. Conecta el encofrado, la plataforma y los componentes de soporte, a la vez que resiste la presión del hormigón fresco durante el vertido.
El sistema también ayuda a controlar el espesor de la pared, la alineación vertical y el posicionamiento estructural. Un diseño de anclaje fiable es esencial para operaciones de elevación y escalada seguras, así como para la estabilidad de la construcción a largo plazo.
Componente | Especificación y función |
Material de encofrado de acero | Acero al carbono de alta resistencia Q235 para un vertido estable del hormigón. |
Grosor del panel | Espesor del panel de acero de 3 a 6 mm para mayor resistencia y durabilidad. |
Tamaño de panel estándar | 1200 × 2400 mm para aplicaciones de construcción comunes. |
Tolerancia de planitud | ±2 mm para un control preciso de la superficie del hormigón. |
Tratamiento de superficies | Recubrimiento de aceite antioxidante para una protección eficaz contra el uso repetido. |
Plataforma de trabajo | Plataforma exterior integrada con cubierta de acero antideslizante, barandillas y malla protectora. |
Altura de la barandilla | ≥1,2 m para protección de seguridad externa |
Sistema de tirantes | Tirantes de alta resistencia de Φ15–20 mm para conexión y resistencia a la carga. |
Sistema de anclaje | Anclajes integrados para fijación, elevación y soporte de escalada. |
Ventajas y limitaciones del sistema de formación de cuadrillas
Mayor seguridad en la construcción
Los trabajos en fachadas de edificios altos implican condiciones de trabajo complejas. El sistema Gang Form crea una plataforma de trabajo cerrada con barandillas y estructuras de protección, lo que proporciona a los trabajadores un entorno operativo más estable.
El diseño integrado reduce la necesidad de realizar accesos temporales repetidos y mejora la organización del recinto.
Mejora de la calidad del hormigón
La gran rigidez del encofrado de acero ayuda a mantener las dimensiones exactas durante el vertido del hormigón. Los paneles estables proporcionan acabados de hormigón más lisos y reducen problemas como filtraciones, deformaciones y trabajos de reparación adicionales.
Mayor eficiencia en la construcción
La combinación de montaje en tierra, izamiento con grúa, construcción en altura y ciclos operativos repetidos mejora la productividad general del proyecto.
En proyectos de gran envergadura y gran altura, el sistema Gang Form puede reducir los periodos de construcción relacionados con el encofrado entre un 30 % y un 50 % en comparación con los métodos de encofrado tradicionales, dependiendo de las condiciones del proyecto y la eficiencia de la gestión.
Consideraciones del proyecto
El sistema requiere una planificación profesional durante la fase inicial del proyecto. El premontaje en tierra, los procedimientos de elevación, el posicionamiento de los anclajes y los cálculos estructurales necesitan una coordinación minuciosa para lograr un rendimiento óptimo.
Aplicaciones del sistema de formación de cuadrillas
El sistema de encofrado modular es adecuado para diversos entornos de construcción que requieren operaciones repetidas de encofrado de hormigón.
Edificios residenciales de gran altura
Las torres de apartamentos y los complejos residenciales son áreas de aplicación comunes, ya que el sistema admite ciclos de piso estandarizados y una calidad uniforme de las paredes exteriores.
Edificios comerciales e industriales
Los edificios de oficinas, hoteles, instalaciones industriales y grandes proyectos comerciales pueden beneficiarse de la eficiencia y la estabilidad estructural del sistema.
Infraestructura y estructuras especiales
El sistema también puede personalizarse para estructuras de hormigón especiales. Se pueden diseñar módulos de encofrado de acero no estándar para estructuras circulares, geometrías irregulares y requisitos arquitectónicos únicos.

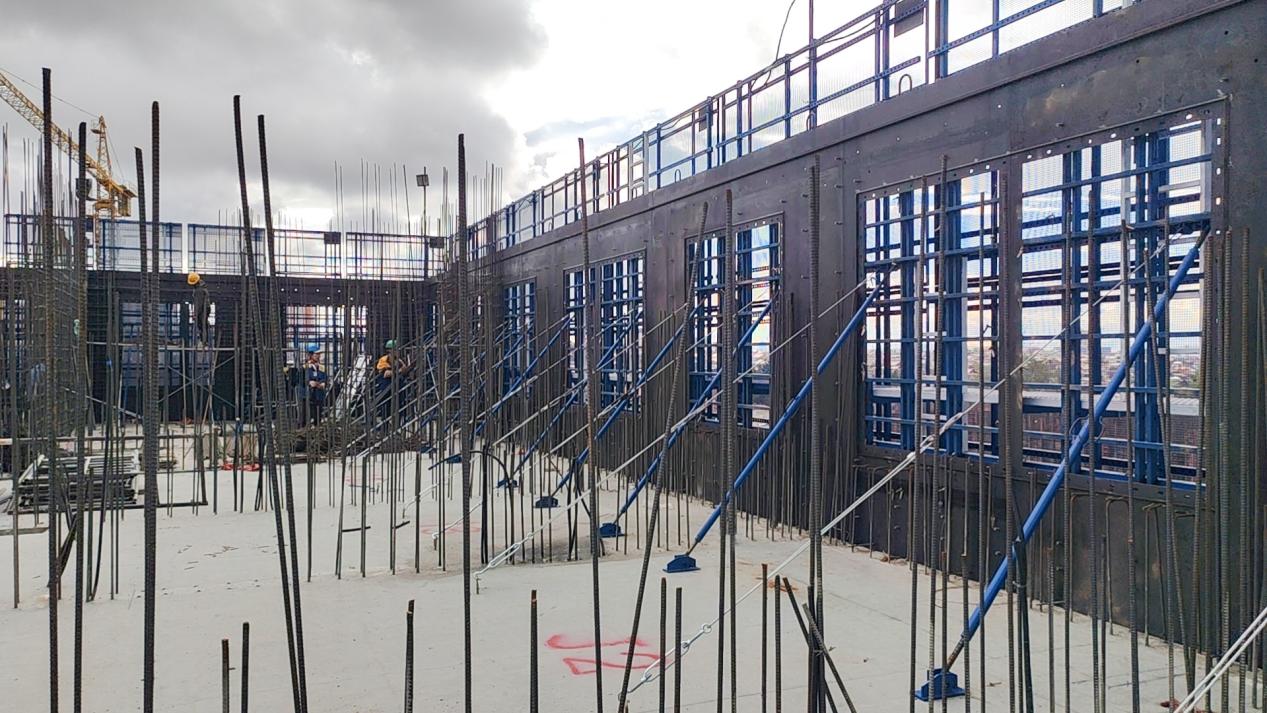

Alt: Sistema de formación de pandillas personalizado GETO
URL:
Recomendaciones de instalación y mantenimiento
Un proceso de instalación profesional garantiza un funcionamiento estable y una larga vida útil.
Proceso de instalación
La secuencia de instalación típica incluye:
1. Montaje del encofrado de acero
Los paneles de acero se ensamblan en el suelo y se conectan mediante pasadores y cuñas para crear la unidad de encofrado inicial.
2. Refuerzo estructural
Los perfiles horizontales de acero en U n.° 8 se sueldan para reforzar la estructura del encofrado de acero y mejorar su rigidez.
3. Instalación del soporte y la plataforma
Se instalan soportes sobre el encofrado de acero, seguidos de plataformas, escaleras de acceso, barandillas y malla protectora.
4. Elevación y anclaje
La unidad Gang Form, una vez terminada, se eleva hasta su posición y se fija mediante el sistema de anclaje.
5. Vertido y escalada de hormigón
Tras la alineación y la inspección, comienza el vertido del hormigón. Cuando el hormigón alcanza la resistencia requerida, el sistema se eleva al siguiente nivel para el siguiente ciclo de construcción.
Recomendaciones de mantenimiento
Las inspecciones y el mantenimiento regulares ayudan a prolongar la vida útil del sistema.
Entre las prácticas de mantenimiento importantes se incluyen:
- Aplicación de protección anticorrosión a superficies de acero
- Comprobar periódicamente los componentes de conexión.
- Inspeccionar los puntos de anclaje antes de cada ciclo de escalada.
- Mantener las plataformas y los componentes de seguridad en buen estado.
Un mantenimiento adecuado garantiza un rendimiento fiable durante las repetidas operaciones de construcción.
Errores comunes en la construcción
Ignorar la inspección del sistema de anclaje
El sistema de anclaje proporciona un soporte estructural esencial durante el vertido de hormigón y el ascenso. Una correcta instalación e inspección son necesarias para mantener la estabilidad del sistema.
Omitir ajuste de alineación
La unidad Gang Form debe colocarse y corregirse con precisión antes de verter el hormigón. Una correcta alineación contribuye a lograr una mayor precisión en la construcción de muros y una mejor calidad de la superficie.
Protección de seguridad incompleta
Las mallas protectoras, las barandillas y los componentes de refuerzo son partes importantes del sistema. Una instalación completa garantiza operaciones de construcción de edificios de gran altura más seguras.
Preguntas frecuentes sobre el sistema de formación de pandillas
¿Cómo mejora la seguridad en altitudes elevadas un sistema de formación en grupo?
El sistema mejora la seguridad gracias a plataformas de trabajo integradas, barandillas, mallas protectoras y anclajes de alta resistencia. Estas características proporcionan un soporte estable para los trabajadores durante la construcción de muros exteriores.
¿Qué posibilidades de reutilización tiene el encofrado de acero?
Los paneles de acero poseen una alta resistencia y durabilidad, lo que los hace idóneos para ciclos de construcción repetidos. Con un mantenimiento adecuado y la protección de la superficie, el sistema puede mantener un rendimiento de conformado estable para proyectos a largo plazo.
¿Se puede personalizar el sistema Gang Form para estructuras especiales?
Sí. Se pueden diseñar módulos de encofrado de acero personalizados para estructuras de hormigón circulares, irregulares y otras estructuras especiales, según los requisitos del proyecto.
Conclusión
El sistema de encofrado modular es una solución eficiente para la construcción de muros exteriores de gran altura, ya que integra encofrados de acero, plataformas de trabajo y tecnología de anclaje en un sistema de elevación completo. Gracias a los ciclos de elevación repetidos, el encofrado preciso del hormigón y la mayor seguridad en obra, ayuda a los equipos de construcción a lograr un mayor control sobre la calidad, la eficiencia y los plazos del proyecto.
Con experiencia profesional en soluciones de encofrado para la construcción sostenible y aplicaciones de construcción a nivel mundial, GETO ofrece soluciones fiables de sistemas de encofrado modular diseñadas para dar soporte a proyectos modernos de edificios de gran altura con ingeniería avanzada, producción estandarizada y servicios técnicos integrales.
