En los proyectos de construcción modernos, los sistemas de apuntalamiento son un componente crucial para garantizar la seguridad, la eficiencia y la calidad de las estructuras de los edificios. Ya se trate de estructuras de hormigón armado in situ, ingeniería de puentes o grandes edificios públicos, la selección y aplicación racionales de los sistemas de soporte son aspectos clave de la organización y el diseño de la construcción. Este artículo revisará sistemáticamente los tipos comunes de sistemas de apuntalamiento, su lógica funcional y las consideraciones de selección desde una perspectiva de ingeniería práctica, ayudando a los gerentes de proyecto a comprender mejor el valor de las diversas soluciones de apuntalamiento en diferentes escenarios.
Tipos de sistemas de apuntalamiento Geto en proyectos de construcción
Sistemas de apuntalamiento de andamios Ringlock

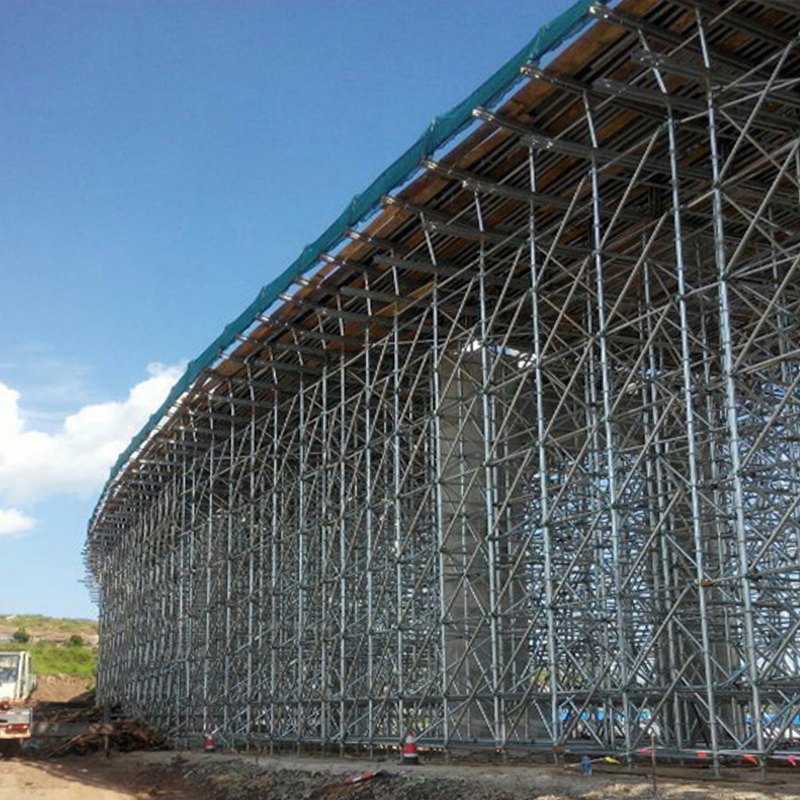

Aplicación de sistemas de apuntalamiento de andamios Ringlock
El sistema de andamios Ringlock se utiliza principalmente para soportar proyectos de puentes, proyectos de túneles, edificios de fábricas, torres de agua elevadas, plantas de energía, refinerías de petróleo y otras fábricas especiales, y también se puede utilizar en proyectos como puentes de cruce, vigas transversales, estantes de almacenamiento, escenarios grandes y marcos de fondo.
Incluye los estándares M48 y M60, longitudes que van desde 500 mm a 3000 mm, y los materiales principales son acero Q345 y Q235.
El sistema de 48 mm se aplica principalmente a proyectos de construcción civil, plataformas de operación, etc. (proyectos de construcción con cargas relativamente bajas). El sistema de 60 mm se aplica principalmente a ingeniería municipal, vigas de hormigón in situ para transporte ferroviario, puentes giratorios, viaductos de mercancías, etc. (proyectos de construcción con cargas relativamente altas).
Ventajas
- Fuerte capacidad de carga: la capacidad de carga de un solo poste es de hasta 19 toneladas (serie 60).
- Seguro y confiable: el proceso anticorrosivo de galvanizado en caliente garantiza una larga vida útil.
- Montaje rápido: El diseño único del tapón autoblocante del disco mejora la eficiencia de la construcción.
- Económico y práctico: menor consumo de acero y menor peso que reducen los costos de transporte y mano de obra.
Sistema de apuntalamiento con marco en H

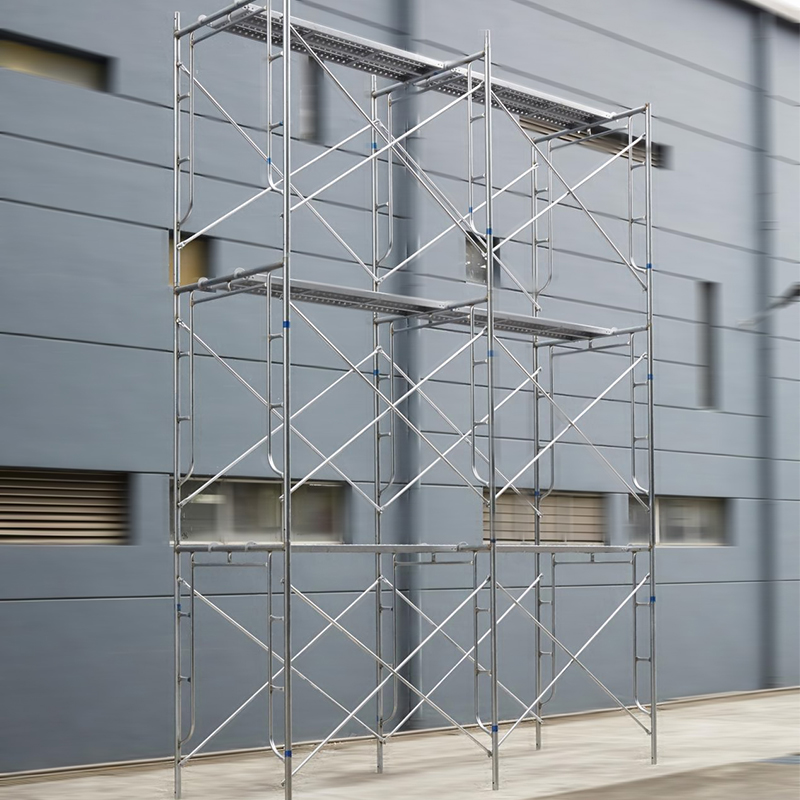

Sistema de apuntalamiento con marco en H
El andamio de estructura en H es un tipo de andamio ampliamente utilizado en edificios, naves, puentes, viaductos, túneles, etc., o como soporte principal de encofrados de mesa. Se utiliza en elementos estructurales de edificios, como marcos, barandillas de escaleras, soportes de techos, etc.
Ventajas
También se puede utilizar como andamio de rejilla interno y externo de edificios de gran altura.
Este tipo de andamio se compone principalmente del marco principal, el marco transversal, el soporte transversal, el tablero del andamio y la base ajustable.
Superficie: pregalvanizado, galvanizado por inmersión en caliente, pintado, recubierto de polvo
Componentes principales: Marco, travesaño, pasador de unión, pasarela, gato de base, gato de cabezal en U y rueda.
Sistema de soporte de torre

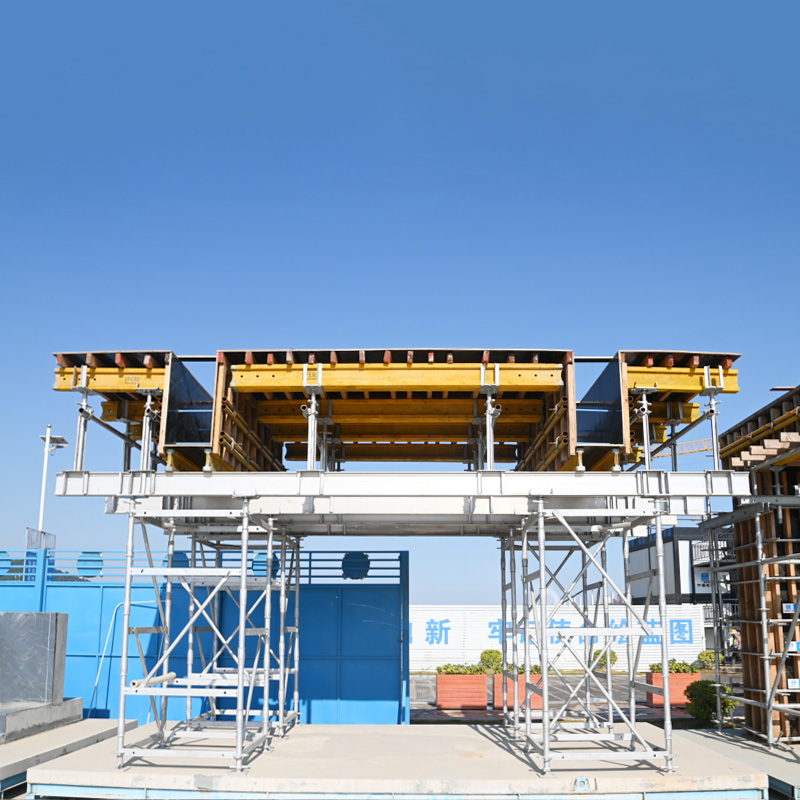

Aplicación del sistema de soporte de torre
Los soportes de torre son soportes de encofrado de cerchas ensamblados con una altura de hasta 22,9 metros o superior. Soporte de torre modular con alta capacidad de carga.
Planta industrial/almacén (de gran luz), proyecto de aeropuerto, estación de metro/galería de tuberías integrada de gran luz, viga cajón (espesor ≤2,0 m, como viga cajón de autopista), gran centro comercial/edificio de oficinas (gran luz, el sistema sin vigas es más adecuado), gran sótano (gran luz, sistema sin vigas).
Ventajas
- Solo 5 componentes, conveniente para la logística y la gestión.
- Ajustes de iluminación integrales para diversas necesidades Se superponen rápidamente, sin necesidad de diseñar con antelación.
- Montaje modular, instalación cómoda, alta eficiencia de montaje y desmontaje.
- La altura puede alcanzar los 25 metros.
- Menor costo
Puntal de acero

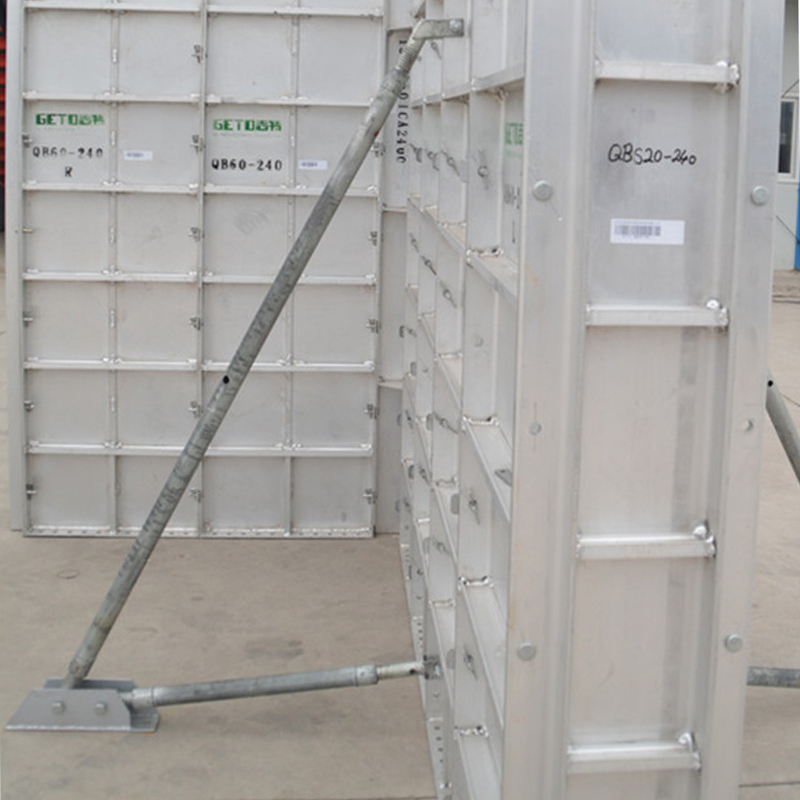

El puntal de acero es una estructura utilizada para sostener la losa del piso, que juega un papel de soporte y sustentación en el proceso de vertido y conformado del hormigón.
Sistema de apuntalamiento de vigas de aluminio
Las vigas en I de aleación de aluminio se utilizan principalmente para soportar y reforzar la estructura de edificios, lo que permite soportar ciertas cargas y mejorar la estabilidad y la seguridad de los edificios. Generalmente, las vigas de aluminio se marcan con 6061, aunque a veces también se utiliza 6063. La dureza y la resistencia a la tracción de las aleaciones de aluminio varían según su estado. Se utilizan habitualmente en encofrados de aluminio, encofrados convencionales y encofrados de plástico.
Ventajas
- Ligero con gran capacidad de carga: Las vigas de aluminio, con baja densidad, peso ligero, alta resistencia y gran capacidad de carga, son más fuertes y más estables que las quillas tradicionales de acero y madera.
- Resistencia a la corrosión: Las vigas de aluminio tienen buena resistencia a la corrosión y no son propensas a oxidarse, lo que las hace adecuadas para su uso en entornos hostiles como humedad, ácidos y álcalis.
- Fácil procesamiento: Las vigas de aluminio son fáciles de procesar e instalar, lo que permite cortar, perforar, soldar y realizar otros tratamientos de procesamiento según sea necesario.
- Protección del medio ambiente y ahorro energético: El proceso de producción de vigas de aluminio no genera contaminantes y se pueden reciclar y reutilizar, cumpliendo con los requisitos de protección del medio ambiente y ahorro energético.
Sistema de apuntalamiento de edificios modulares
Sistema de apuntalamiento de edificios modulares

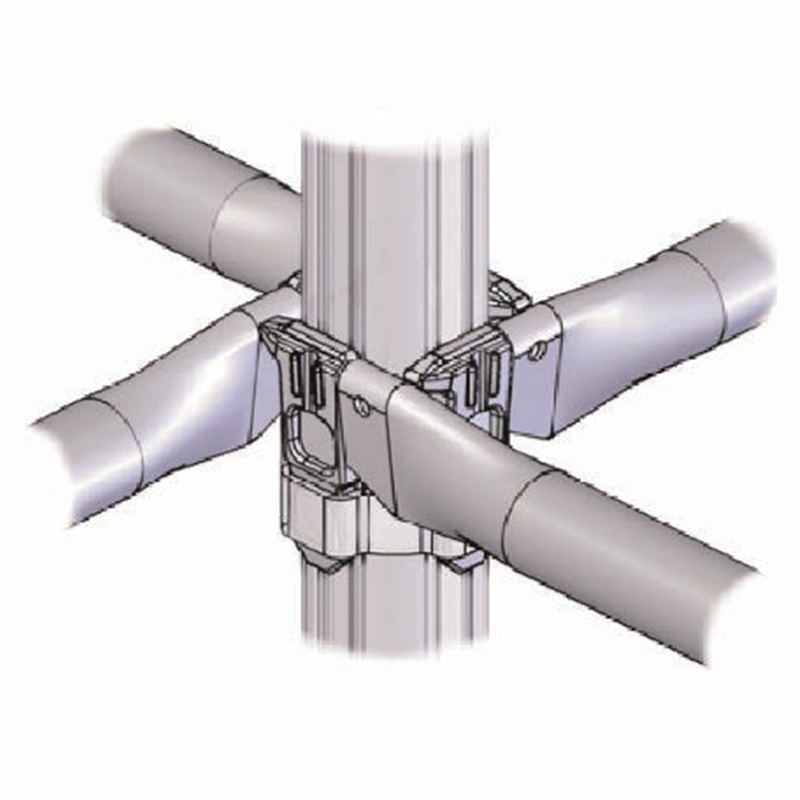

El sistema de apuntalamiento modular para edificios se utiliza ampliamente en la construcción modular y la ingeniería de puentes. Gracias a sus puntales de base y superior, diseñados con varillas telescópicas, ofrece un amplio rango de ajuste y una excelente estabilidad. Este sistema es especialmente adecuado para condiciones de desencofrado temprano en la construcción de edificios y cimentaciones complejas.
En el Sistema de Apuntalamiento Modular para Edificios, los montantes tienen un diámetro de 83 mm, un espesor de pared de 2 mm y están fabricados en acero Q355B. Cumplen con las normas europeas.
Ventajas
- Alta capacidad de carga: un solo estándar soporta hasta 190 kN con gran estabilidad.
- Diseño flexible: Múltiples tamaños de soporte para distintos espacios de soporte.
- Durable y de bajo mantenimiento: menos piezas, galvanizado en caliente para un rendimiento duradero.
- Fácil montaje: Instalación rápida con conexiones y soportes seguros.
Sistema de apuntalamiento de cerchas

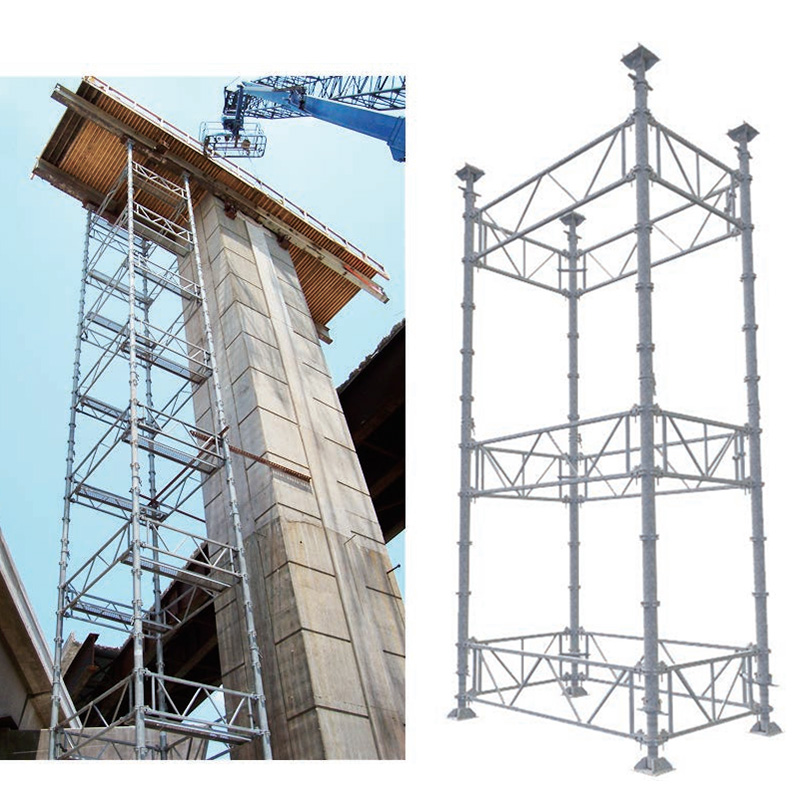

Aplicación del sistema de apuntalamiento de cerchas
El sistema de apuntalamiento de celosía se aplica ampliamente en proyectos con condiciones de ingeniería complejas, particularmente en encofrados de vigas cajón hormigonados in situ para terrenos irregulares, trabajos de refuerzo y desmantelamiento de puentes, soporte de hormigonado de cargas pesadas, soportes tipo pórtico que abarcan carreteras y ríos, y montaje de estructuras de acero.
Es especialmente adecuado para aplicaciones que involucran cruces de caminos y ríos, topografías irregulares y requisitos de apuntalamiento extra altos.
En el Sistema de Apuntalamiento de Cerchas, los montantes tienen un diámetro de 133 mm y un espesor de pared de 5,6 mm, y están hechos de acero estructural Q355B.
Ventajas
- Alta capacidad de carga: un solo estándar soporta hasta 450 kN.
- Espaciado flexible: Múltiples tamaños de libro mayor para distintos intervalos de soporte.
- Excelente estabilidad general
- Las unidades de armadura individuales proporcionan alta resistencia y rigidez.
- Montaje rápido: Menos componentes, fácil de instalar y desmontar; admite premontaje en tierra y elevación.
- Gatos de base ajustables: adaptables a diferentes condiciones del terreno
Sistema de nervaduras de arriostramiento de encofrado
Sistema de nervaduras de arriostramiento de encofrado
El Sistema de Vigas de Encofrado incluye el sistema de vigas de aluminio y el sistema de doble U de acero, compatible con otros sistemas de soporte de la misma serie.
Este sistema admite diversas distancias entre soportes, lo que garantiza un diseño de soporte con gran espacio entre ellos y maximiza la eficiencia del material. La viga de aluminio y los sistemas de doble U de acero sirven como estructura superior para los sistemas de soporte, ofreciendo alta resistencia y rigidez.
Ventajas de las vigas de aluminio
Ligero y de alta resistencia: fabricado con material 6005A-T6 con un amplio alcance de diseño, hasta 2,4 m.
Empalmable para uso extendido: se puede extender fácilmente, con ajuste flexible en el sitio y montaje y desmontaje rápidos.
Fuerte compatibilidad: compatible con varios componentes especiales y vigas en I.
Fijación eficaz: se puede fijar de forma segura con otras vigas de distribución.
Ventajas de las vigas de acero dobles en U
Ligero y de alta resistencia: fabricado con material Q355B, que ofrece resistencia con peso reducido.
Orificios para pernos de longitud completa: permiten empalmes y extensiones según las necesidades estructurales.
Extensión atornillada: Vigas premontadas para una instalación fácil y rápida.
Fuerte compatibilidad: se puede conectar con barandillas para un sistema de protección.
Sistema de apuntalamiento Duralok

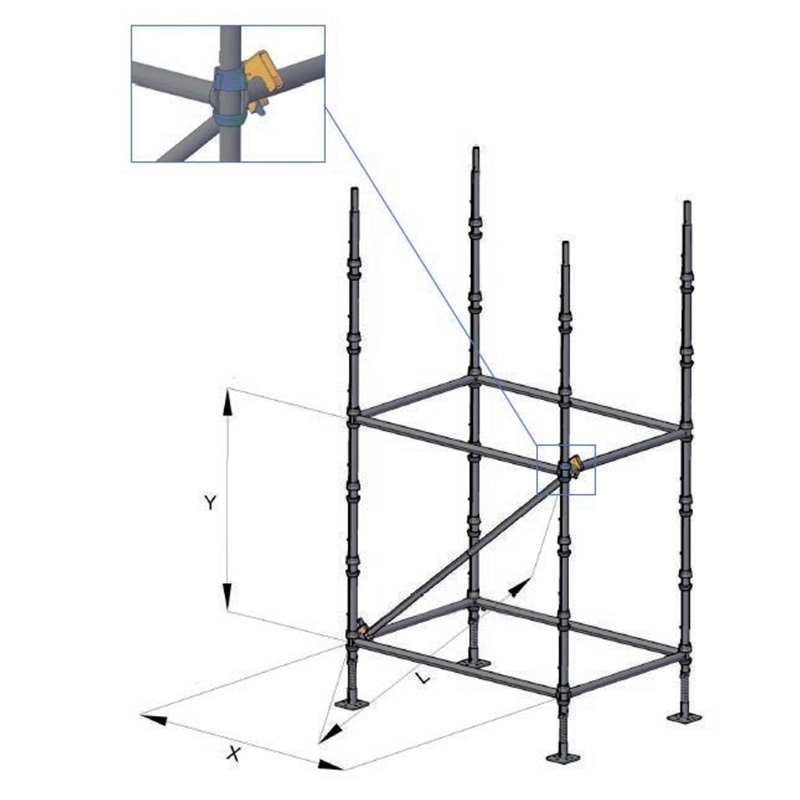

Sistema de apuntalamiento Duralok
El sistema de apuntalamiento Duralok se aplica ampliamente en diversos campos, como la construcción de aeropuertos, la ingeniería ferroviaria, puentes de carreteras, estaciones y depósitos de metro, proyectos de conservación de agua y energía hidroeléctrica, así como en la construcción de edificios en general. En comparación con los productos convencionales, este sistema reduce significativamente el consumo de material, optimiza el uso del espacio en la obra, alivia la presión del transporte y mejora la eficiencia general de la construcción.
En el sistema de apuntalamiento Duralok, los montantes, largueros y diagonales tienen un diámetro de 48,3 mm y un espesor de pared de 3,2 mm, y están fabricados en acero Q355B. Cumplen con las normas europeas.
Ventajas
Nodos forjados, mayor capacidad de carga
La rigidez rotacional supera los 100 kN·m/rad; cada estándar soporta hasta 120 kN, lo que garantiza una mayor estabilidad estructural.
Arriostramiento diagonal, estable y fiable
Los tirantes diagonales a presión pasan a través de los puntos nodales, mejorando la estabilidad general y la resistencia lateral.
Menos componentes, mayor vida útil: diseño aerodinámico con todas las piezas galvanizadas en caliente para resistencia a la corrosión y mantenimiento mínimo.
Disposición flexible, ensamblaje eficiente: múltiples tamaños de libro admiten distintas opciones de espaciado; el sistema se conecta fácilmente para una instalación rápida y eficiente.
Sistema de apuntalamiento Ringlock
Sistema de apuntalamiento Ringlock
El sistema de apuntalamiento Ringlock se utiliza ampliamente en proyectos de construcción e ingeniería municipal. Al combinarse con el sistema de nervadura de arriostramiento del encofrado superior, permite una mayor separación entre los elementos.
En el sistema de apuntalamiento Ringlock, los montantes tienen un diámetro de 60,3 mm y un espesor de pared de 3,2 mm, mientras que los largueros y los tirantes diagonales tienen un diámetro de 48,3 mm. Todos los componentes están fabricados en acero estructural Q355B. Cumple con las normas europeas.
Ventajas
- Alta capacidad de carga: un solo estándar soporta hasta 150 kN.
- Componentes duraderos: galvanizados en caliente para resistencia a la corrosión y larga vida útil.
- Diseño flexible: Múltiples tamaños de libro mayor para distintas configuraciones de espaciado con fuerte compatibilidad.
- Fácil montaje: Instalación y desmontaje rápidos con conexiones seguras y tirantes diagonales.
Consideraciones para elegir las soluciones adecuadas de apoyo a la construcción
En proyectos de ingeniería específicos, la selección de un sistema de soporte debe basarse en el proyecto en sí, en lugar de simplemente buscar un tipo específico. Generalmente se recomienda considerar las siguientes dimensiones:
- Tipo de estructura de ingeniería y cargas en la fase de construcción
- Requisitos de altura y luz de soporte
- Ciclo de construcción y plan de reutilización
- Capacidades de gestión y soporte técnico en sitio
Teniendo en cuenta estos factores, es crucial elegir un proveedor que ofrezca soluciones sistemáticas y soporte técnico continuo. Proveedores como Geto, con numerosos casos de estudio internacionales y una sólida trayectoria técnica, tienen más probabilidades de garantizar el rendimiento estable del sistema de soporte durante la construcción.
Conclusión
Con la creciente complejidad de los proyectos de construcción, los sistemas de apuntalamiento ya no son simples soportes temporales, sino sistemas cruciales que impactan la seguridad, la eficiencia y la calidad de la construcción. Al comprender científicamente los diferentes tipos de sistemas de apuntalamiento de andamios, seleccionar racionalmente los materiales de apuntalamiento y las soluciones de soporte para la construcción que se ajusten a las necesidades del proyecto, los equipos de construcción pueden gestionar con mayor confianza condiciones de trabajo complejas y garantizar el buen desarrollo del proyecto.
Contacte con el equipo de Geto para obtener el sistema de apuntalamiento más adecuado, rentable y de alta calidad para ayudarle a completar su construcción de manera eficiente y con alta calidad.
