Introducción: La transformación industrializada de la construcción global
La industria de la construcción a nivel mundial está experimentando una profunda transformación. Ante la creciente escasez de mano de obra, el aumento de los costos laborales y las frecuentes interrupciones en los cronogramas de construcción debido a las inclemencias del tiempo, los métodos tradicionales de construcción in situ están demostrando ser insuficientes. En este contexto, la industria de la construcción está acelerando su transición del trabajo intensivo en mano de obra in situ a la prefabricación estandarizada en fábrica.
En el centro de esta transformación se encuentran la PPVC (Construcción Volumétrica Prefabricada y Preacabada) y la MiC (Construcción Modular Integrada). Estas tecnologías implican la fabricación de alta precisión de módulos de construcción volumétricos 3D completamente funcionales en un entorno de fábrica controlado, con paredes, pisos, techos e incluso sistemas MEP y acabados decorativos. Estos módulos se transportan a la obra y se ensamblan rápidamente, como si se construyera con bloques de LEGO, lo que reduce significativamente los plazos del proyecto y mejora el control de calidad.
Como experto mundial en soluciones de construcción industrializada, GETO Group ofrece un sistema integral de moldes para edificios prefabricados, que abarca toda la cadena, desde el diseño y la fabricación del molde hasta la asistencia técnica in situ. Con 12 centros de producción en todo el mundo y una red de distribución global que se extiende por más de 70 países y regiones, GETO es un actor clave en la adopción global de la tecnología PPVC/MiC.
Núcleo técnico: Mecanización e inteligencia en sistemas de moldeo
La precisión de fabricación de los módulos PPVC/MiC determina directamente el éxito del ensamblaje in situ. El sistema de moldes de GETO logra la transición de la "operación manual" a la "producción mecanizada y automatizada" mediante el trabajo coordinado de tres sistemas de potencia principales.
Tres sistemas de energía principales
1. Sistema de control hidráulico: Este es el núcleo del sistema de moldeo. Los cilindros hidráulicos proporcionan una potencia estable y controlable para la apertura y el cierre automatizados de los paneles del molde. En comparación con el desmoldeo manual tradicional, el sistema hidráulico aplica una fuerza uniforme durante el proceso, lo que reduce significativamente el riesgo de daños en el producto causados por una distribución desigual de la fuerza.
2. Sistema inteligente de molde interno retráctil: Esta es la tecnología diferenciadora clave de GETO. Durante la fabricación de módulos de PPVC, el desmoldeo en las esquinas internas siempre ha representado un desafío técnico, ya que un desmoldeo forzado puede provocar fácilmente fisuras en el hormigón o deformaciones en el módulo. El sistema inteligente de molde interno retráctil de GETO utiliza un mecanismo de enlace mecánico de diseño preciso que permite que el molde interno se retraiga de forma secuencial tras el vertido, separándose de la superficie del hormigón para un desmoldeo suave. Esta tecnología reduce significativamente la intervención manual, a la vez que mejora la eficiencia de la producción y el rendimiento del producto.
3. Sistema de desplazamiento automático del molde exterior: El movimiento y posicionamiento del molde exterior influyen directamente en la eficiencia de la línea de producción. El sistema de desplazamiento automático del molde exterior de GETO utiliza mecanismos de traslación sobre rieles o ruedas, junto con sensores de posicionamiento, lo que permite que el molde exterior se mueva con rapidez y precisión entre las diferentes estaciones de trabajo. Esto no solo optimiza el uso del espacio, sino que también reduce significativamente el tiempo de rotación del molde.

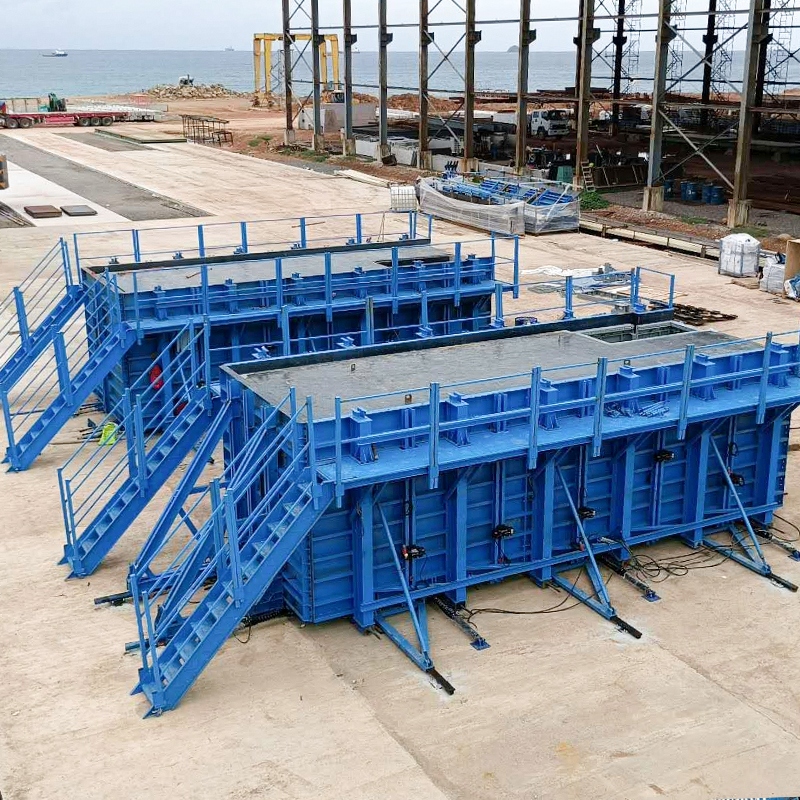

Precisión de fabricación: ±2 mm para un montaje tipo "LEGO".
Cuando los módulos PPVC/MiC se ensamblan en obra, la precisión de las conexiones entre ellos debe ser milimétrica. Cualquier mínima desviación dimensional se amplificará durante el montaje, provocando huecos, desalineación o incluso la imposibilidad de instalarlos. El sistema de moldes de GETO controla rigurosamente la desviación dimensional dentro de ±2 mm, garantizando que cada módulo que sale de fábrica logre una alineación precisa en obra, encajando a la perfección, como si fueran piezas de LEGO.
Revolución de procesos: vertido monolítico e integración de instalaciones electromecánicas.
El sistema de moldeo PPVC/MiC de GETO no solo es líder en mecanización, sino que también logra avances significativos en los procesos de vertido y en la profundidad de integración.
Proceso de vertido monolítico
Los componentes prefabricados tradicionales suelen producir elementos individuales (como un panel de pared o una losa de piso), que luego se unen mediante trabajos en húmedo. En cambio, el sistema de moldes de GETO permite el proceso de vertido monolítico, logrando el vertido simultáneo de losas de techo, paredes laterales, losas de piso y aberturas para puertas y ventanas dentro del mismo molde.
Ventajas estructurales: El proceso de vertido monolítico elimina las juntas frías entre los distintos componentes, creando una unidad estructural continua y homogénea. Esto reduce considerablemente el riesgo de filtraciones de agua y proporciona a la superficie del módulo una calidad similar a la del hormigón visto: lisa y plana, sin necesidad de enlucido adicional antes del acabado decorativo.
Integración profunda de MEP
La integridad funcional de un edificio depende de sus sistemas MEP (mecánicos, eléctricos y de plomería). Antes del vertido, el sistema de moldes de GETO completa el posicionamiento y la fijación precisos de los componentes MEP integrados. Conductos eléctricos, tuberías de suministro y drenaje de agua, cajas de interruptores, conductos de ventilación y otros elementos se integran en el módulo durante la fase de moldeo. Este enfoque de fabricación, que integra estructura y acabado, permite que los módulos salgan de fábrica completamente funcionales, requiriendo únicamente la conexión in situ de las líneas MEP entre módulos, lo que reduce drásticamente la cantidad de cortes y perforaciones secundarias en obra.
Matriz de productos: Serie K/R/H para diversos escenarios de aplicación.
Los distintos tipos de proyectos de construcción tienen diferentes requisitos para la configuración estructural de los módulos PPVC/MiC. GETO ha desarrollado tres series de moldes —K, R y H— para cubrir una amplia gama de escenarios de aplicación.
Serie K: Configuración semicerrada
Los módulos fabricados con moldes de la serie K constan de una losa horizontal para el suelo, una losa para el techo y tres paredes verticales, con un lateral abierto. Esta estructura semicerrada es ideal para espacios que requieren mayor conectividad, como apartamentos u oficinas diáfanas. El diseño del molde combina la facilidad de desmoldeo con la resistencia estructural, lo que la convierte en la serie más utilizada del mercado.
Serie R: Módulo integrado totalmente encapsulado
Los módulos fabricados con moldes de la serie R incluyen una losa de techo y cuatro paredes completas, formando una estructura de caja totalmente cerrada. Estos módulos ofrecen el máximo nivel de integridad estructural e integración funcional, lo que los hace idóneos para espacios independientes como baños, cocinas y dormitorios. La serie R representa el producto más emblemático de la tecnología PPVC/MiC.
Serie H: Módulo solo para paredes, sin losas de techo ni de piso.
Los módulos fabricados con moldes de la serie H constan de cuatro paredes verticales que forman un cerramiento, sin losas de techo ni de suelo, y están diseñados específicamente para estructuras de paredes no cerradas. Estos módulos se utilizan habitualmente en huecos de ascensores, conductos de servicios, muros centrales y otras zonas de circulación vertical o de concentración de instalaciones electromecánicas, proporcionando paredes de alta precisión sin estructuras de losa innecesarias.
Diversos escenarios de aplicación
La tecnología de moldeo PPVC/MiC de GETO se ha aplicado con éxito a:
- Unidad de baño prefabricada (PBU): Integración en un solo paso de la base impermeable, los paneles de pared, el techo y las tuberías de los accesorios.
- PHS (Viviendas Prefabricadas): Módulos de alta resistencia que cumplen con requisitos funcionales especiales de construcción.
- Husillos de elevación (LS): Módulos de husillo de alta precisión con verticalidad controlable.
- Túneles de servicios: Segmentos prefabricados para corredores subterráneos de servicios públicos.
Análisis del retorno de la inversión: cuantificación de la eficiencia y los costos.
La adopción de la tecnología de moldeo PPVC/MiC no es solo una decisión técnica, sino también una optimización de la eficiencia económica. Los siguientes datos se basan en la experiencia real de GETO en proyectos realizados en Singapur y otros países y regiones.
Mejora de la velocidad: Incremento de más del 50 % en la eficiencia de la construcción.
En comparación con los procesos tradicionales de vertido in situ con moldes de acero o madera, el sistema de moldes PPVC/MiC de GETO traslada la mayor parte del trabajo a la fábrica. El trabajo in situ se limita al izado de módulos y a las conexiones, sin verse afectado por las inclemencias del tiempo ni por las interrupciones causadas por otros oficios. Cálculos exhaustivos demuestran que la adopción de la tecnología PPVC/MiC aumenta la eficiencia general de la construcción en más del 50 %, lo que reduce significativamente los plazos de entrega de los proyectos.
Optimización de la mano de obra: Reducción de más del 40% en los costos laborales.
La construcción tradicional in situ requiere un gran número de carpinteros, ferrallistas y hormigoneros, lo que implica no solo depender de mano de obra cualificada, sino también enfrentarse al riesgo de escasez. El sistema de moldes de GETO logra un modelo de producción automatizado con asistencia humana mediante control hidráulico, movimiento automático y tecnologías de retracción inteligente. El número de trabajadores necesarios por línea de producción se reduce drásticamente, consiguiendo un ahorro de más del 40 % en costes laborales y disminuyendo la dependencia de trabajadores altamente cualificados.
Beneficios medioambientales: Bajas emisiones de carbono, silencioso, libre de polvo.
La tecnología PPVC/MiC traslada la mayor parte de la producción a la fábrica, reduciendo significativamente el trabajo in situ. Esto significa:
- Reducción del polvo en obra: No es necesario mezclar hormigón ni cortar madera en la obra, lo que reduce significativamente las emisiones de PM2.5 y PM10.
- Reducción del ruido de la construcción: La producción en la fábrica se realiza lejos de las zonas residenciales; el trabajo en la obra se limita al izamiento, lo que reduce drásticamente la contaminación acústica.
- Alineación con las tendencias bajas en carbono: La producción en fábrica facilita el reciclaje centralizado de residuos y la gestión unificada de la energía, lo que hace que la huella de carbono sea más fácil de rastrear y controlar.
Estos beneficios medioambientales convierten a la tecnología PPVC/MiC en una vía importante para el cumplimiento de los sistemas de certificación de edificios sostenibles a nivel mundial, como LEED, BREEAM y Singapore Green Mark.
Empoderamiento digital: del software de diseño 3D industrial a la gestión integral de la cadena de suministro.
La implementación exitosa de la tecnología PPVC/MiC depende en gran medida del soporte digital. GETO integra software de diseño 3D industrial y sistemas de gestión de la información en todo el proceso de diseño, producción y logística de moldes.
Detalles exhaustivos: desde planos de planta hasta moldes.
GETO no solo fabrica moldes, sino que también ofrece servicios técnicos profesionales que abarcan desde el diseño arquitectónico hasta soluciones de moldeo. Mediante tecnología, los ingenieros de GETO realizan un análisis exhaustivo de los planos de planta de los clientes:
- Analizar la racionalidad de la división de módulos (dimensiones, peso, limitaciones de transporte).
- Determinar soluciones de nodos de conexión entre módulos
- Convertir modelos de construcción en modelos de diseño de moldes 3D.
Este proceso garantiza una alineación precisa entre el diseño del molde y los requisitos de construcción, evitando el riesgo de que "los moldes estén listos pero no encajen".
Sistema de gestión de información GT-MS: Monitoreo de riesgos de proceso completo
El sistema de gestión de información GT-MS de GETO integra datos de marketing, diseño, producción, logística y servicios in situ en una plataforma de gestión unificada. El sistema permite:
- Panel de control en tiempo real: La dirección puede visualizar en cualquier momento el progreso de la producción de moldes, el estado del inventario y la situación logística de cada proyecto.
- Alertas de riesgo: Identificación automática de retrasos en el cronograma, escasez de materiales, anomalías de calidad y otros problemas, emitiendo avisos tempranos.
- Trazabilidad completa del proceso: Se registra cada paso, desde los planos de diseño hasta el producto terminado, lo que facilita el seguimiento de la calidad y la definición de responsabilidades.
Rendimiento comprobado: estudios de caso del mercado de Singapur.
Singapur es uno de los mercados más maduros y exigentes de Asia para la aplicación de la tecnología PPVC/MiC. GETO ha acumulado una amplia experiencia práctica en este mercado, y a continuación se presentan dos estudios de caso representativos.
Caso práctico 1: Yishun North Gaia, Singapur
Este proyecto consta de 11 bloques de torres, con un total de 2.444 módulos prefabricados, que incluyen 91 tipos diferentes de estructuras de módulos, lo que requiere una solución de moldeo altamente flexible y adaptable.
GETO proporcionó fondos para este proyecto:
- 35 juegos de moldes automáticos para módulos principales de alta estandarización
- 17 juegos de moldes no automáticos para estructuras especiales o módulos de lotes pequeños.
Mediante una combinación optimizada de soluciones de moldeo, GETO completó con éxito la producción y entrega de los 2.444 módulos, manteniendo una utilización eficiente de los moldes y demostrando su capacidad de suministro para proyectos de PPVC a gran escala y de alta variedad.
Caso práctico 2: One Bernam, Singapur
One Bernam es un emblemático complejo de uso mixto ubicado en el distrito financiero central de Singapur. El proyecto exigió una eficiencia de rotación de moldes y una calidad de superficie excepcionalmente altas.
GETO suministró 21 juegos de moldes automáticos para este proyecto, completando de manera eficiente la producción de 38 tipos diferentes de unidades prefabricadas. La estabilidad del sistema de moldes y la calidad del desmoldeo garantizaron un rápido ensamblaje de los módulos en obra, lo que contribuyó significativamente a la entrega del proyecto en el plazo previsto.
Aprobación de la certificación: Respuesta a la política de industrialización de Singapur
Los productos de moldeo PPVC/MiC de GETO han superado las rigurosas inspecciones de calidad de la Autoridad de Edificación y Construcción de Singapur (BCA), cumpliendo con los estrictos requisitos de entrada para la construcción modular. Estos casos de éxito no solo validan las capacidades técnicas de GETO, sino que también la posicionan como un socio clave para responder a la política de industrialización de la construcción del gobierno de Singapur.
Conclusión: Definiendo el futuro de la calidad de vida
La tecnología de moldeo integrado 3D PPVC/MiC para viviendas completas no es solo una herramienta de fabricación, sino una garantía de precisión para "hacer realidad los planos". Traslada la construcción de la "edificación in situ" a la "fabricación en fábrica", transformando radicalmente la lógica de ejecución de proyectos.
Mediante sus tres sistemas de alimentación principales mecanizados, la tecnología inteligente de moldes internos retráctiles, el proceso de vertido monolítico y la integración de sistemas electromecánicos (MEP), la diversa matriz de productos K/R/H y la digitalización que ofrecen el software de diseño 3D industrial y GT-MS, GETO Group proporciona una solución integral de moldes PPVC/MiC para desarrolladores de todo el mundo.
Al adoptar esta solución, los desarrolladores logran:
- Más rápido: Mejora de más del 50 % en la eficiencia de la construcción, reducción significativa de los plazos de entrega del proyecto.
- Más económico: Más del 40 % de ahorro en costes laborales, beneficios económicos generales sustanciales.
- Más ecológico: Reducción del polvo y el ruido en las instalaciones, alineación con las tendencias medioambientales bajas en carbono.
- Mayor precisión: precisión de fabricación de ±2 mm que garantiza un montaje in situ similar al de LEGO.
Tanto si planea construir torres residenciales de gran altura, hoteles, apartamentos, viviendas públicas o proyectos de infraestructura, la tecnología de moldeo PPVC/MiC de GETO le ayudará a definir el futuro de la calidad de vida con métodos digitales e industrializados: más rápido, mejor y de forma más sostenible.
Contacte hoy mismo con GETO y envíenos los planos de su proyecto para recibir una solución de moldeo de PPVC/MiC personalizada e iniciar un nuevo capítulo en la industrialización de la construcción.
