Introducción
Los andamios son fundamentales en casi todos los proyectos de construcción. Proporcionan acceso seguro a zonas de trabajo elevadas, soportan a los trabajadores y los materiales, y contribuyen a mantener la productividad durante todo el proceso constructivo. Ya sea que se trate de la construcción de una torre residencial, un complejo comercial, un puente, una planta industrial o un proyecto de infraestructura, elegir el sistema de andamios adecuado puede tener un impacto significativo en la seguridad, la eficiencia y los costos totales del proyecto.
Entre las numerosas soluciones de andamiaje disponibles hoy en día, los andamios Ringlock, Cuplock y Frame son tres de los sistemas más utilizados. Si bien todos cumplen la misma función básica, difieren considerablemente en cuanto a métodos de conexión, flexibilidad, velocidad de montaje, rendimiento estructural y aplicaciones adecuadas.
Para contratistas, gerentes de proyecto y equipos de compras, comprender estas diferencias es fundamental. Un sistema que funciona bien en un proyecto de rascacielos puede no ser la opción más rentable para un desarrollo residencial de baja altura. Del mismo modo, un proyecto de mantenimiento industrial puede requerir capacidades de andamiaje diferentes a las de un proyecto de construcción de puentes.
Esta guía compara los sistemas de andamiaje Ringlock, Cuplock y Frame desde una perspectiva práctica de la construcción, abarcando los métodos de montaje, las consideraciones de carga, la seguridad, la adaptabilidad y la idoneidad para cada proyecto.
Comprensión de los tres sistemas de andamiaje
Antes de comparar el rendimiento, es importante comprender en qué se diferencian estos sistemas en cuanto a su diseño.

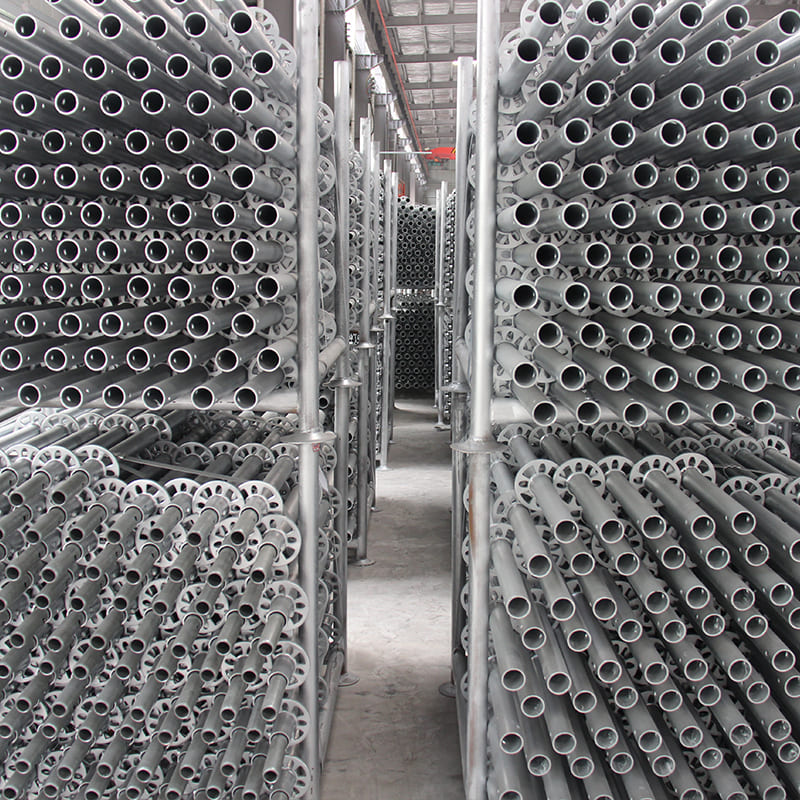

Andamios Ringlock
El sistema de andamiaje Ringlock es una solución modular que utiliza puntos de conexión en roseta soldados a montantes verticales. Los largueros horizontales y los tirantes diagonales se conectan mediante mecanismos de bloqueo por cuña, creando una estructura altamente adaptable, ideal para proyectos complejos.
Ringlock se utiliza habitualmente en edificios de gran altura, puentes, instalaciones industriales, proyectos de infraestructura y grandes desarrollos comerciales.
Andamios Cuplock
El andamio Cuplock utiliza un mecanismo de bloqueo de copa y hoja. Los elementos horizontales se fijan a los montantes verticales mediante copas superiores e inferiores, creando un sistema modular sencillo y eficiente.
El sistema se utiliza con frecuencia en plantas industriales, proyectos de mantenimiento, construcción de infraestructuras y aplicaciones de soporte para trabajos pesados.
Andamios de marco
Los andamios de marco se componen de estructuras prefabricadas conectadas por tirantes transversales. Gracias a su diseño sencillo y su fácil instalación, siguen siendo muy utilizados en la construcción residencial, reformas, pintura y proyectos comerciales de baja altura.
Diferencias clave de un vistazo
Sistema | Tipo de conexión | Flexibilidad | Aplicaciones típicas |
Ringlock | Cierre de roseta y cuña | Alto | Edificios de gran altura, puentes, proyectos industriales |
Cuplock | Bloqueo de copa y hoja | De medio a alto | Infraestructura, mantenimiento, instalaciones industriales |
Marco | Marcos y tirantes transversales | Moderado | Proyectos residenciales y comerciales ligeros |
El método de conexión influye directamente en la eficiencia de la instalación, la adaptabilidad y el rendimiento estructural.
Capacidad de carga y rendimiento estructural
Al comparar sistemas de andamiaje, la capacidad de carga suele ser una de las primeras consideraciones. Sin embargo, también es uno de los aspectos más incomprendidos en la selección de andamios.
Muchos contratistas buscan una única cifra de carga para comparar sistemas. En realidad, la capacidad de un andamio depende de numerosas variables, entre ellas:
- Especificaciones de los componentes
- Resistencia del material
- Altura del andamio
- Dimensiones de la bahía
- Disposición de refuerzo
- Carga de la plataforma
- Condiciones de cimentación
- Exposición al viento
- Configuración de conexión
Debido a estas variables, el rendimiento real de los andamios siempre debe determinarse mediante un diseño de ingeniería, en lugar de basarse únicamente en comparaciones genéricas de productos.
Andamios Ringlock
El sistema de andamiaje Ringlock se suele elegir para proyectos que requieren un alto rendimiento estructural y flexibilidad de configuración.
Su diseño de conexión en roseta permite distribuir las cargas de manera eficiente por toda la estructura del andamio, lo que lo hace adecuado para:
- Construcción de edificios de gran altura
- Instalaciones industriales
- Puentes
- Proyectos de infraestructura
- Solicitudes de apoyo temporal
La naturaleza modular de Ringlock también permite a los contratistas crear estructuras de andamiaje personalizadas, manteniendo la estabilidad.
Andamios Cuplock
Los sistemas Cuplock también se utilizan habitualmente en proyectos industriales y de construcción pesada. Su mecanismo de bloqueo proporciona conexiones robustas y un rendimiento estructural fiable.
Debido a su disposición repetitiva y estandarizada, los sistemas Cuplock se utilizan a menudo en proyectos donde la geometría del andamio se mantiene relativamente constante.
Andamios de marco
Los andamios de marco ofrecen un buen rendimiento en numerosas aplicaciones de acceso, especialmente en proyectos residenciales y comerciales de poca altura.
Sin embargo, debido a la geometría fija de su estructura, puede resultar menos adaptable a proyectos que impliquen formas inusuales, elevaciones variables o diseños muy complejos.
Por qué es importante la revisión de ingeniería
Independientemente del sistema seleccionado, los contratistas deben revisar lo siguiente:
- Especificaciones del fabricante
- Cargas de diseño
- Normas aplicables
- Condiciones del sitio
- Planos de andamios
antes de finalizar la selección del andamio.
Esto cobra especial importancia en el caso de edificios de gran altura, plataformas de gran capacidad y proyectos industriales complejos.
Velocidad de montaje y eficiencia laboral
Los costes laborales siguen aumentando en los mercados de la construcción a nivel mundial. Por consiguiente, la eficiencia del montaje se ha convertido en un factor clave a la hora de seleccionar sistemas de andamiaje.
Un sistema que se pueda montar y desmontar rápidamente puede reducir significativamente las horas de trabajo y mejorar los plazos de los proyectos.
Conjunto Ringlock
Una de las principales ventajas de los andamios Ringlock es su rápido proceso de montaje.
El mecanismo de bloqueo por cuña permite a los operarios fijar los componentes rápidamente sin necesidad de numerosas piezas sueltas.
Los beneficios incluyen:
- Erección más rápida
- Requisitos de mano de obra reducidos
- Proceso de instalación simplificado
- Calidad de ensamblaje uniforme
En proyectos de gran envergadura, estas ventajas pueden traducirse en un ahorro de costes significativo.
Conjunto Cuplock
Los sistemas Cuplock también ofrecen una instalación relativamente eficiente.
El mecanismo de bloqueo de copa y cuchilla reduce el número de componentes separados y simplifica el montaje en comparación con los andamios tradicionales de tubo y acoplamiento.
Sin embargo, dependiendo de la configuración del proyecto, Ringlock puede ofrecer una mayor flexibilidad cuando se requieren ajustes.
Montaje de andamios de marco
Los andamios de estructura son fáciles de instalar porque se basan en marcos prefabricados y tirantes transversales.
Para diseños de edificios sencillos, esto puede resultar muy eficiente. Sin embargo, es posible que se requieran ajustes adicionales al trabajar con estructuras complejas.
Flexibilidad y adaptabilidad
No hay dos proyectos de construcción exactamente iguales.
Los edificios modernos suelen incluir:
- Fachadas curvas
- Balcones
- contratiempos
- Planos de planta irregulares
- Características arquitectónicas complejas
La capacidad de adaptación a estas condiciones puede tener un impacto importante en la eficiencia del proyecto.
Andamios Ringlock
El sistema de andamios Ringlock es ampliamente reconocido por su flexibilidad.
Gracias a que los componentes pueden conectarse en múltiples direcciones, Ringlock puede adaptarse a geometrías complejas que serían difíciles de abordar con los sistemas tradicionales.
Las aplicaciones típicas incluyen:
- Puentes
- Estadios
- Instalaciones industriales
- astilleros
- Torres de gran altura
- Proyectos de infraestructura
Andamios Cuplock
Los sistemas Cuplock ofrecen una gran flexibilidad para aplicaciones industriales y repetitivas.
Sin embargo, su diseño de conexión generalmente ofrece menos posibilidades de configuración que Ringlock.
Andamios de marco
Los andamios de marco funcionan mejor en estructuras con diseños regulares.
Para edificios residenciales y comerciales sencillos, su diseño simple puede resultar una ventaja.
Consideraciones de seguridad
La seguridad nunca debe considerarse un aspecto secundario a la hora de seleccionar andamios.
Si bien el diseño del sistema es importante, la seguridad de los andamios depende de múltiples factores, entre ellos:
- Instalación correcta
- Refuerzo adecuado
- Estabilidad de los cimientos
- Formación de trabajadores
- Inspecciones periódicas
- Cumplimiento de las normas
Características de seguridad de Ringlock
Los sistemas Ringlock se pueden configurar con:
- Barandillas de seguridad
- Plataformas de trabajo
- Torres de escaleras
- Sistemas de acceso
- Tablas de protección para los pies
Estos componentes contribuyen a crear entornos de trabajo más seguros para el personal que trabaja en altura.
Características de seguridad de Cuplock
Los sistemas Cuplock también proporcionan una gran integridad estructural cuando se instalan y mantienen correctamente.
Su mecanismo de conexión estandarizado ayuda a reducir los errores de instalación.
Características de seguridad de los andamios de marco
Los andamios de estructura metálica pueden proporcionar una plataforma de trabajo segura cuando se instalan de acuerdo con las especificaciones del fabricante y las normativas locales.
Sin embargo, las estructuras complejas pueden requerir planificación y medidas de apoyo adicionales.
Normas aplicables y cumplimiento
Antes de seleccionar un sistema, los contratistas deben verificar lo siguiente:
- Documentación técnica
- Especificaciones del material
- Información de prueba
- Cargar datos
- Requisitos de inspección
con el fabricante.
Mejores aplicaciones para cada sistema
¿Cuándo elegir andamios Ringlock?
Ringlock suele ser la opción preferida cuando un proyecto requiere:
- Alta flexibilidad
- Instalación rápida
- Adaptación de geometría compleja
- Construcción de edificios de gran altura
- Trabajos de infraestructura
- Aplicaciones industriales
El sistema de andamios Ringlock es especialmente adecuado para contratistas que necesitan una solución versátil que pueda reutilizarse en múltiples tipos de proyectos.
¿Cuándo elegir andamios Cuplock?
Cuplock puede ser una excelente opción para:
- Mantenimiento industrial
- centrales eléctricas
- Refinerías
- Proyectos de infraestructura
- Diseños de andamios repetitivos
¿Cuándo elegir andamios de marco?
Los andamios de marco siguen siendo prácticos para:
- Construcción residencial
- Proyectos de renovación
- Trabajos de pintura
- Mantenimiento de edificios
- Desarrollos comerciales de baja altura
Consideraciones de costos y valor a largo plazo
Muchos compradores se centran únicamente en el precio de compra inicial de los andamios.
Sin embargo, el verdadero costo de propiedad incluye:
- Transporte
- Mano de obra
- Instalación
- Desmantelamiento
- Almacenamiento
- Mantenimiento
- Reutilización
Inversión inicial
En muchos casos:
- Los andamios de marco tienen el menor coste inicial.
- Cuplock requiere una inversión moderada.
- Ringlock puede tener un coste inicial más elevado.
Costo del ciclo de vida
Si bien los sistemas Ringlock pueden requerir una mayor inversión inicial, su eficiencia laboral, versatilidad y reutilización pueden proporcionar un mayor valor a largo plazo.
Para los contratistas que gestionan varios tipos de proyectos, la posibilidad de reutilizar el mismo sistema en diferentes aplicaciones puede mejorar el retorno de la inversión a lo largo del tiempo.
Andamios Ringlock vs Cuplock vs Frame: Comparación rápida
Factor | Ringlock | Cuplock | Marco |
Método de conexión | Cierre de roseta y cuña | Bloqueo de copa y hoja | Marcos y tirantes transversales |
Velocidad de ensamblaje | Rápido | Rápido | Moderado |
Flexibilidad | Excelente | Bien | Moderado |
Estructuras complejas | Excelente | Bien | Limitado |
Proyectos de rascacielos | Excelente | Bien | Limitado |
Proyectos residenciales | Bien | Bien | Excelente |
Proyectos industriales | Excelente | Excelente | Moderado |
Versatilidad a largo plazo | Excelente | Bien | Moderado |
Preguntas frecuentes
¿Ringlock es mejor que Cuplock?
Ninguno de los dos sistemas es universalmente superior. Ringlock generalmente ofrece mayor flexibilidad, mientras que Cuplock funciona bien en muchas aplicaciones industriales. La mejor opción depende de los requisitos del proyecto.
¿Es Ringlock más resistente que los andamios de marco?
La resistencia depende del diseño general del andamio, su configuración y los cálculos de ingeniería. No debe determinarse únicamente por el tipo de sistema.
¿Qué sistema de andamiaje es el mejor para la construcción de edificios de gran altura?
Muchos contratistas prefieren el sistema de andamios Ringlock para proyectos de gran altura debido a su adaptabilidad, rendimiento estructural y eficiencia de montaje.
¿Una mayor capacidad de carga siempre implica un mejor sistema?
No necesariamente. El sistema de andamiaje más adecuado es aquel que cumple con los requisitos del proyecto de forma segura y eficiente, sin dejar de ser rentable.
¿Cómo deben comparar los contratistas los diferentes sistemas de andamiaje?
Los contratistas deben evaluar:
- Rendimiento estructural
- Eficiencia de ensamblaje
- Flexibilidad
- Seguridad
- Costos del ciclo de vida
- Normas aplicables
- Soporte del fabricante
en lugar de centrarse únicamente en el precio de compra.
Conclusión
Los andamios Ringlock, Cuplock y Frame ofrecen ventajas únicas, y la elección más adecuada depende de los requisitos del proyecto.
Los andamios de marco siguen siendo una solución práctica para aplicaciones residenciales y de baja altura. Cuplock ofrece un enfoque modular probado para proyectos industriales y de infraestructura. Ringlock combina flexibilidad, eficiencia y adaptabilidad, lo que lo hace adecuado para una amplia gama de entornos de construcción modernos.
Para los contratistas que buscan una solución de andamiaje versátil, capaz de manejar estructuras complejas, proyectos de gran altura y condiciones de construcción exigentes, el sistema de andamiaje Ringlock suele ser una excelente opción.
Al evaluar las necesidades del proyecto, los requisitos de ingeniería, las consideraciones de seguridad y los costos a largo plazo, los profesionales de la construcción pueden seleccionar un sistema de andamiaje que favorezca la productividad, la seguridad y el éxito del proyecto.
