Introducción: La necesidad crítica de protección periférica en rascacielos
Con la aceleración de la urbanización global, los rascacielos de más de 150 metros se han convertido en un elemento habitual del paisaje urbano de las metrópolis modernas. Sin embargo, con cada piso adicional, los riesgos para la seguridad en la construcción aumentan exponencialmente. Riesgos como la caída de objetos, las caídas de personal y las condiciones climáticas extremas imponen exigencias sin precedentes a la seguridad en las obras.

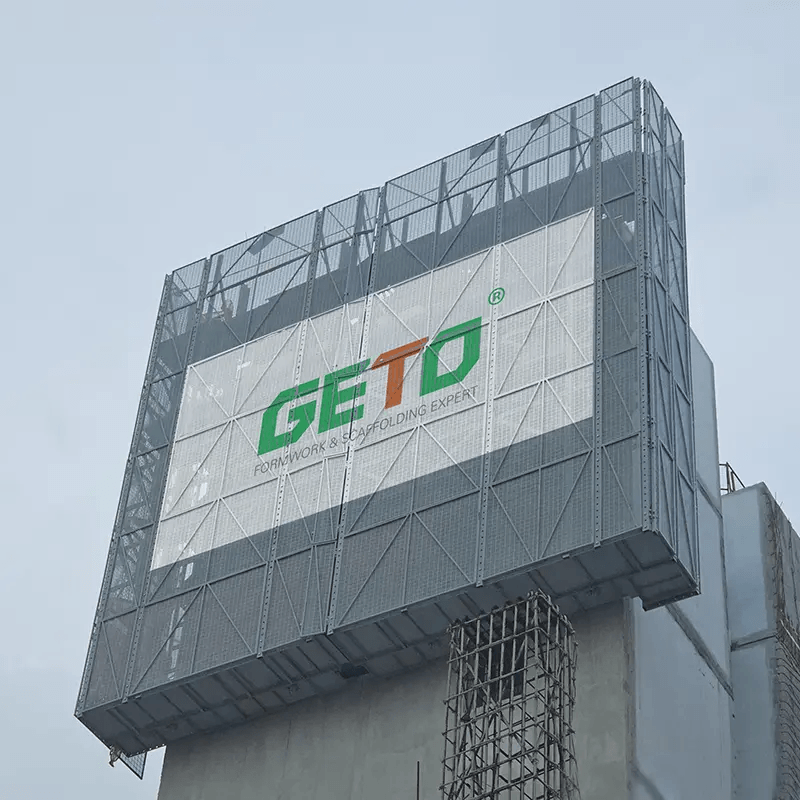

En este contexto, surgió la pantalla de protección arquitectónica. Una pantalla de protección es un novedoso dispositivo de seguridad que se fija a los elementos estructurales de un edificio —como losas, vigas o muros— y se eleva mediante sistemas hidráulicos o grúas torre. A diferencia de los andamios modulares tradicionales, funciona como una barrera de seguridad integrada y completamente cerrada, capaz de ascender al mismo ritmo que la estructura principal del edificio.
Las pantallas de protección de GETO están diseñadas específicamente para edificios de gran altura, rascacielos y edificios prefabricados. Al crear un entorno de trabajo completamente cerrado, eliminan prácticamente el riesgo de caída de objetos, brindan a los trabajadores una sensación de seguridad tan estable como si estuvieran sobre tierra firme y protegen a los peatones a nivel de calle y las instalaciones circundantes.
Clasificación y personalización: Soluciones residenciales frente a soluciones comerciales
Los rascacielos no son todos iguales. Las torres residenciales y los edificios de oficinas comerciales difieren significativamente en la complejidad de sus fachadas y la frecuencia de las obras. Las pantallas de protección de GETO abordan esta diversidad mediante diseños personalizados y clasificados que se adaptan con precisión a los distintos tipos de edificios.
Versión residencial
Las fachadas de los edificios residenciales suelen presentar numerosos muros, balcones, repisas para aires acondicionados, ventanales y otras proyecciones, con frecuentes trabajos exteriores como enlucido, alicatado e instalación de ventanas. Para abordar estas características, la pantalla de protección residencial de GETO ofrece más niveles de plataforma (normalmente de 4 a 5 plataformas de trabajo), lo que garantiza un espacio seguro para que los trabajadores trabajen a diferentes alturas. El diseño multiplataforma permite que el atado de armaduras, el refuerzo del encofrado, el vertido de hormigón y el acabado exterior se realicen simultáneamente en diferentes niveles sin interferencias.

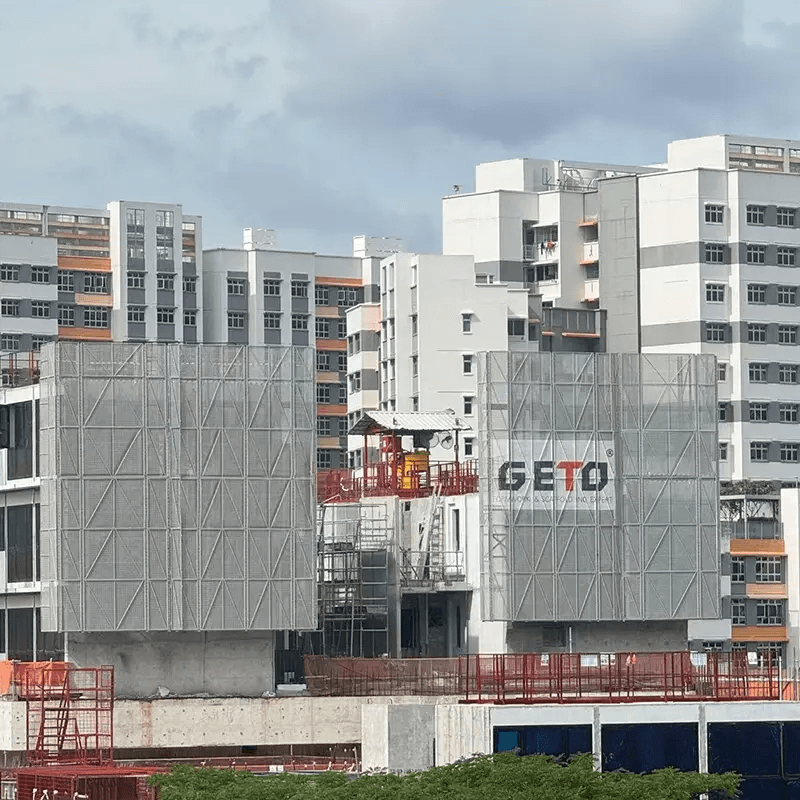

Versión comercial
Los edificios de oficinas, hoteles y otros edificios públicos suelen presentar muros cortina de vidrio o fachadas de piedra en seco con menos muros. Los trabajos exteriores se concentran relativamente una vez finalizada la estructura principal. Para este escenario, la pantalla de protección comercial de GETO optimiza el número de niveles de plataforma (normalmente 3 o 4) manteniendo la seguridad, centrándose en la protección perimetral y el acceso al muro cortina, evitando la redundancia innecesaria de plataformas para reducir el peso y el coste del sistema.
Especificaciones técnicas generales
Independientemente de la versión, las pantallas de protección GETO ofrecen una altura de protección de entre 8 y 9 metros, cubriendo por completo el equivalente a entre 2 y 3 pisos residenciales estándar (de 2,8 a 3,2 metros). Esto garantiza que la superficie de trabajo permanezca totalmente protegida durante los intervalos de ascenso.
Ventajas de ingeniería clave: seguridad, estabilidad y durabilidad.
Las pantallas de protección de GETO ofrecen ventajas competitivas gracias a tres puntos fuertes de ingeniería fundamentales: un diseño de seguridad extremo, una excepcional resistencia al viento y una durabilidad frente a la corrosión que dura décadas.
Máxima seguridad: Dispositivos anticaída independientes y carcasa totalmente reforzada en acero.
Las pantallas de protección GETO incorporan múltiples diseños de seguridad redundantes:
- Dispositivos anticaída y antivuelco independientes: El sistema está equipado con dispositivos mecánicos anticaída independientes que no dependen de sistemas hidráulicos ni eléctricos. Incluso en casos extremos de fallo eléctrico, se bloquean automáticamente para evitar la caída o el vuelco accidental de la pantalla de protección. Este diseño minimiza los riesgos de seguridad derivados de errores operativos o fallos en el equipo.
- Diseño totalmente cerrado y reforzado con acero: Todos los componentes de la pantalla de protección —incluidos los rieles guía, los conectores de esquina, las plataformas y los paneles de malla protectora— están fabricados en acero de alta resistencia, conformando un sistema de contención completamente cerrado. Los rieles guía y las esquinas incorporan selladores específicos para evitar que materiales o herramientas se filtren por las rendijas. El diseño totalmente cerrado también protege a los trabajadores del viento y la lluvia, reduciendo así el tiempo de inactividad por inclemencias del tiempo.
Adaptabilidad a condiciones climáticas extremas: resistencia al viento, protección contra incendios y protección contra rayos.
A altitudes superiores a los 100 metros, las fuerzas del viento son significativamente mayores que a nivel del suelo, lo que impone exigencias extremadamente altas a la resistencia al viento de la pantalla de protección.
- Fuerte resistencia al viento: Las pantallas de protección GETO soportan cargas de viento máximas de nivel 9 (aproximadamente 83,5 km/h), funcionando de forma segura sin necesidad de refuerzos adicionales bajo tales presiones de viento. Cuando los vientos pronosticados superan los umbrales de seguridad, el sistema emite alertas y recomienda suspender las operaciones de escalada.
- Protección contra incendios y rayos: La estructura, totalmente reforzada con acero, ofrece una excelente resistencia al fuego. Además, el sistema incorpora dispositivos de puesta a tierra específicos para la protección contra rayos, que conducen de forma segura las corrientes de los rayos al sistema principal de protección del edificio, evitando lesiones al personal y daños a los equipos.
Durabilidad del material: Resistencia a la corrosión C5 y ciclo de mantenimiento de 10 años.
Las pantallas de protección deben soportar años de uso repetido, expuestas a la lluvia, el sol, la brisa marina y otros entornos adversos. Las pantallas de protección GETO cuentan con un tratamiento superficial de galvanizado en caliente, que proporciona un recubrimiento de zinc uniforme y de gran adherencia.
- Nivel de corrosión C5: Este tratamiento alcanza el nivel de resistencia a la corrosión C5, la clasificación más alta según la norma internacional ISO 12944 para entornos con alta humedad y alta salinidad (como zonas costeras y zonas de contaminación industrial).
- Ciclo de mantenimiento de 10 años: Gracias a su excelente resistencia a la corrosión, las pantallas de protección GETO tienen un ciclo de mantenimiento inicial de diseño de ≥ 10 años, lo que significa que, en condiciones normales de uso, prácticamente no se requiere un mantenimiento importante contra la corrosión durante la primera década, lo que reduce significativamente los costes del ciclo de vida.
Eficiencia operativa: Potencia hidráulica y modularidad
Más allá de la seguridad y la durabilidad, las pantallas de protección GETO logran avances significativos en la eficiencia de la construcción gracias a sus sistemas de accionamiento hidráulico y su diseño altamente modular, lo que ayuda a los contratistas a acortar considerablemente los plazos de los proyectos y a reducir los costes.
Sistema de accionamiento hidráulico: suave, rápido y sin necesidad de grúa (H3)
Las pantallas de protección GETO cuentan con una configuración de estación de bombeo hidráulico "1 a 4": una estación de bombeo hidráulico acciona simultáneamente cuatro unidades de ascenso, lo que garantiza la nivelación horizontal y la sincronización durante el proceso de ascenso.
- Elevación suave: El sistema hidráulico proporciona una fuerza de elevación uniforme y controlable, evitando los golpes y el balanceo habituales en la elevación mecánica.
- No se requiere equipo de elevación adicional: todo el proceso de ascenso no requiere tiempo de grúa torre, lo que libera a las grúas para la manipulación de materiales esenciales como barras de refuerzo y cubos de hormigón.
- Elevación rápida: Elevar una altura de piso estándar (aproximadamente 3 metros) lleva solo unos 10 minutos. Esto significa que, poco después de finalizar el vertido de hormigón, la pantalla de protección puede elevarse al siguiente nivel, lista para el siguiente ciclo de construcción.
Alta estandarización: tasa de uniformidad superior al 95%.
Las estructuras de escalada tradicionales tienen numerosos tipos de componentes, lo que genera una gestión caótica en el lugar de trabajo, extravío y pérdida de piezas. Las pantallas de protección GETO simplifican el diseño, limitando los principales tipos de componentes a no más de 10.
- La tasa de compatibilidad supera el 95%: La altísima compatibilidad de los componentes significa que los componentes de la pantalla de protección se pueden intercambiar entre diferentes proyectos y diferentes torres.
- Costes de gestión reducidos: El almacenamiento en almacén, el recuento in situ y la renovación de inventario se vuelven excepcionalmente sencillos.
- Reducción de errores de instalación: Los operarios solo necesitan familiarizarse con unos pocos tipos de componentes para completar el montaje, lo que reduce los costes de formación y los índices de errores de instalación.
Diseño ligero
En comparación con las estructuras de escalada de acero tradicionales, las pantallas de protección GETO logran una reducción significativa del peso gracias a un diseño de sección transversal optimizado y a la reducción de componentes redundantes.
- Un menor peso propio reduce las cargas adicionales sobre las estructuras de los edificios.
- Los componentes ligeros facilitan el desmontaje, el transporte y la transferencia, reduciendo la necesidad de utilizar equipos de elevación de gran tamaño y, por lo tanto, disminuyendo los costes de mano de obra y de alquiler de equipos.
Sinergia de integración: La solución integrada "1+N"
En la construcción moderna de rascacielos, las pantallas de protección no funcionan de forma aislada. GETO las integra como un componente esencial de la solución integrada "1+N", creando sinergia con los sistemas de encofrado y trepado.
Sinergia en encofrados de aluminio: Línea de producción totalmente cerrada
Las pantallas de protección GETO se integran a la perfección con el sistema de encofrado de aluminio insignia de GETO. Mientras que la pantalla de protección forma una barrera de seguridad completamente cerrada alrededor del perímetro del edificio, el encofrado interno de aluminio permite el vertido eficiente de muros, columnas y losas.
- Las pantallas de protección y el encofrado de aluminio comparten un conjunto común de puntos de referencia de posicionamiento y secuencias de elevación, lo que establece una línea de montaje integrada y totalmente cerrada.
- Los trabajadores operan en un entorno seguro, protegido del viento y la lluvia, resguardados de las inclemencias del tiempo, lo que se traduce en una calidad de construcción más uniforme y estable.
La protección perimetral y el encofrado interno se instalan simultáneamente, evitando las limitaciones mutuas que supone el retraso en la protección perimetral o la espera del encofrado interno, características de la construcción tradicional.
Monitorización inteligente: garantía de seguridad en tiempo real durante las escaladas.
Las pantallas de protección GETO están equipadas con un sistema de control inteligente sincronizado que monitoriza digitalmente todo el proceso de ascenso:
- Monitorización de carga en tiempo real: Los sensores monitorizan continuamente las cargas en cada unidad de ascenso. Si se detecta un desequilibrio de carga anormal, el sistema alerta inmediatamente a los operadores para que realicen los ajustes necesarios.
- Control sincronizado: El sistema garantiza un izamiento sincronizado en múltiples puntos, evitando distorsiones o atascos causados por un ascenso asíncrono.
- Registro y trazabilidad de datos: Se registran los datos de carga, el tiempo de funcionamiento y las alertas de anomalías de cada ascenso, y pueden utilizarse para auditorías de seguridad y mejora continua.
Análisis económico: Coste del ciclo de vida y retorno de la inversión
Para contratistas y promotores, elegir una pantalla de protección no es solo una decisión de seguridad, sino también económica. Las pantallas de protección GETO ofrecen importantes ahorros de costes y un retorno de la inversión a lo largo de su ciclo de vida gracias a múltiples optimizaciones de diseño.
Ahorro de costos directos: Horas de uso de la grúa torre y mano de obra.
Los sistemas tradicionales de estructuras trepadoras a menudo requieren la asistencia de una grúa torre durante el izamiento, lo que impide que la grúa manipule simultáneamente materiales básicos como barras de refuerzo, encofrados y hormigón, creando cuellos de botella en la construcción.
- Sin necesidad de grúas torre: Las pantallas de protección GETO utilizan un sistema hidráulico, lo que elimina la necesidad de grúas torre durante todo el proceso. En un proyecto típico de un rascacielos de 30 plantas, el ahorro de aproximadamente 2 horas de grúa torre por planta se acumula hasta un total de 60 horas, reduciendo directamente los costes de alquiler de equipos.
- Mejora de la eficiencia laboral: Gracias a la estandarización de componentes superior al 95 %, los operarios ya no necesitan clasificar ni seleccionar entre multitud de piezas complejas, lo que se traduce en un aumento de la eficiencia de montaje de aproximadamente un 30 %. Además, el diseño ligero reduce el peso que se manipula por cada elevación, minimizando así el esfuerzo físico de los operarios y reduciendo la plantilla necesaria.
Ahorro en costes indirectos: Mantenimiento y rotación de personal
- 10 años sin mantenimiento importante: el galvanizado en caliente de nivel C5 permite que la rejilla de protección mantenga un primer ciclo de mantenimiento de más de 10 años, incluso en entornos costeros adversos. Las rejillas ahorran considerables costos de mantenimiento contra la corrosión a lo largo de su vida útil.
- Alta eficiencia de rotación: El diseño estandarizado permite que los componentes de las pantallas de protección fluyan rápidamente entre diferentes proyectos y torres. Cuando un proyecto finaliza, los componentes se pueden desplegar directamente en el siguiente sin necesidad de una clasificación compleja, lo que reduce el tiempo de inactividad y mejora la utilización de los activos.
Prevención de costes de seguridad: El valor económico de cero accidentes
Los costos directos (tratamiento médico, indemnizaciones, multas) e indirectos (retrasos en los plazos, daños a la reputación, aumento de las primas de seguros) de los accidentes por caída de objetos o personas pueden ascender a millones de dólares. Si bien ningún sistema puede garantizar un riesgo cero, el diseño totalmente cerrado y los dispositivos anticaída independientes de las pantallas de protección GETO reducen significativamente la probabilidad de accidentes en altura. Incluso un solo incidente de gravedad moderada a grave evitado justifica la inversión con creces.
Período de recuperación de la inversión
Considerando el ahorro en costos directos (grúa torre, mano de obra), el ahorro en costos indirectos (mantenimiento, rotación) y la reducción de costos de seguridad, las pantallas de protección GETO suelen recuperar su inversión en 1 o 2 proyectos (aproximadamente 2 o 3 años). Transcurrido este tiempo, la pantalla de protección puede seguir utilizándose en proyectos posteriores, generando rentabilidades netas sostenidas.
Conclusión: Estableciendo un nuevo estándar para la seguridad global en las obras.
La pantalla de protección ha evolucionado de una simple "barrera" a un complejo sistema de ingeniería que integra seguridad, inteligencia y eficiencia. Las pantallas de protección GETO, gracias a su diseño cerrado totalmente reforzado con acero, dispositivos anticaída independientes, protección anticorrosión C5, sistema de ascenso rápido hidráulico, una tasa de compatibilidad superior al 95 %, una integración perfecta con sistemas de encofrado de aluminio y una optimización económica del ciclo de vida, establecen un nuevo referente en seguridad y eficiencia en la construcción de rascacielos a nivel mundial.
A medida que los rascacielos siguen elevando el horizonte, elegir las pantallas de protección GETO significa elegir:
- Seguridad extrema: protección totalmente cerrada + múltiples sistemas de seguridad anticaídas redundantes, logrando una construcción sin accidentes.
- Ascenso eficiente: Ascenso al piso en 10 minutos mediante sistema hidráulico, sin necesidad de grúa torre, plazos de entrega más cortos.
- Economía duradera: protección anticorrosión C5 + ciclo de mantenimiento de 10 años + tasa de compatibilidad del 95 % + período de recuperación de la inversión de 1 a 2 años, minimizando los costos del ciclo de vida.
- Sinergia inteligente: Sistema de control sincronizado con monitorización en tiempo real, que forma una línea de producción integrada con encofrado de aluminio.
GETO mantiene su compromiso con la misión de "Hacer realidad los diseños", ofreciendo soluciones de seguridad laboral fiables para trabajos en altura a promotores y contratistas de todo el mundo mediante diseño digital y fabricación industrializada. Elija GETO para escalar sin preocupaciones en cualquier planta y crear edificios emblemáticos que perduren en el tiempo.
Contacte hoy mismo con GETO para obtener una solución de pantallas de protección personalizada y adaptada a las necesidades de su proyecto. Juntos, definamos el futuro seguro de la construcción de rascacielos.
