El sistema de refuerzo elegido para un proyecto de encofrado de aluminio tiene importantes repercusiones en la calidad de la construcción, la velocidad de instalación, la mano de obra necesaria y el coste total del proyecto. Dos enfoques principales dominan el mercado: el sistema de tirantes planos y el sistema de tirantes de barra. Cada uno ofrece ventajas distintas que lo hacen más adecuado a las condiciones específicas del proyecto, los requisitos estructurales y las prácticas constructivas regionales. Comprender las diferencias técnicas entre estos sistemas es fundamental para tomar una decisión de compra informada.
El refuerzo de encofrado de aluminio se clasifica en dos categorías según el método utilizado para fijar los paneles de pared opuestos durante el vertido del hormigón. El sistema de tirantes planos utiliza conectores internos que atraviesan el espacio entre los paneles en las juntas, mientras que el sistema de tirantes utiliza tirantes externos que penetran los propios paneles. Esta diferencia fundamental en el método afecta a todo, desde la calidad de la superficie del hormigón resultante hasta la velocidad de instalación y la adaptabilidad del sistema a los cambios de diseño.

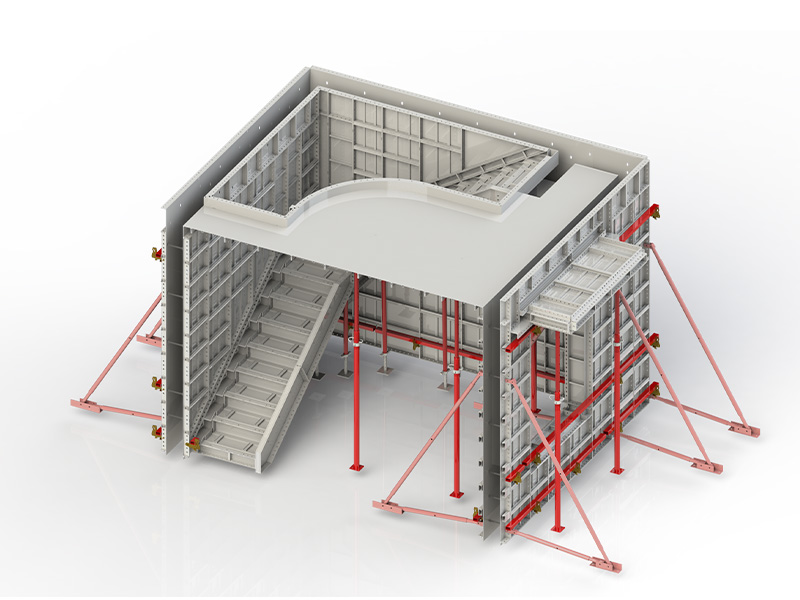

Comprensión del sistema de amarre plano
El sistema de tirantes planos, también conocido como sistema de piezas de tracción, utiliza tirantes de acero planos que se instalan en las juntas entre paneles de aluminio adyacentes. Estos tirantes pasan a través de ranuras fresadas en las nervaduras del panel y se fijan con pasadores, uniendo así los dos lados del encofrado para resistir la presión lateral del hormigón fresco.
No requiere perforación.
Una característica distintiva del sistema de anclaje plano es la ausencia de perforaciones en las caras de los paneles durante la instalación. Los anclajes se colocan en los espacios entre los paneles, en lugar de penetrar la superficie de aluminio. Este enfoque tiene dos implicaciones importantes. En primer lugar, los paneles permanecen intactos, sin orificios que puedan debilitar el material o convertirse en puntos de desgaste tras cientos de ciclos de uso. En segundo lugar, la superficie de hormigón resultante está libre de las perforaciones características del sistema de tirantes.
Precisión de espesor de pared fijo
Cada tirante plano tiene una longitud precisa que corresponde al espesor de pared requerido. Al instalarse, los tirantes fijan la distancia entre los dos paneles en cada punto. Esto elimina una fuente común de variación en los sistemas de tirantes, donde la tensión aplicada al apretar las tuercas puede ser inconsistente de un punto a otro, lo que provoca ligeras diferencias en el espesor de la pared. Los tirantes de longitud fija garantizan que el espesor de la pared sea uniforme en todo el elemento estructural.
Acabado de superficie limpio
Una vez fraguado el hormigón y retirado el encofrado, las traviesas planas permanecen embebidas en él, con los extremos sobresaliendo ligeramente de la superficie. Estos extremos se rompen fácilmente, sin dejar agujeros que tapar. Esta característica resulta especialmente valiosa para muros exteriores, donde la ausencia de perforaciones reduce el riesgo de filtraciones de agua y el tiempo y el coste que supone tapar agujeros.

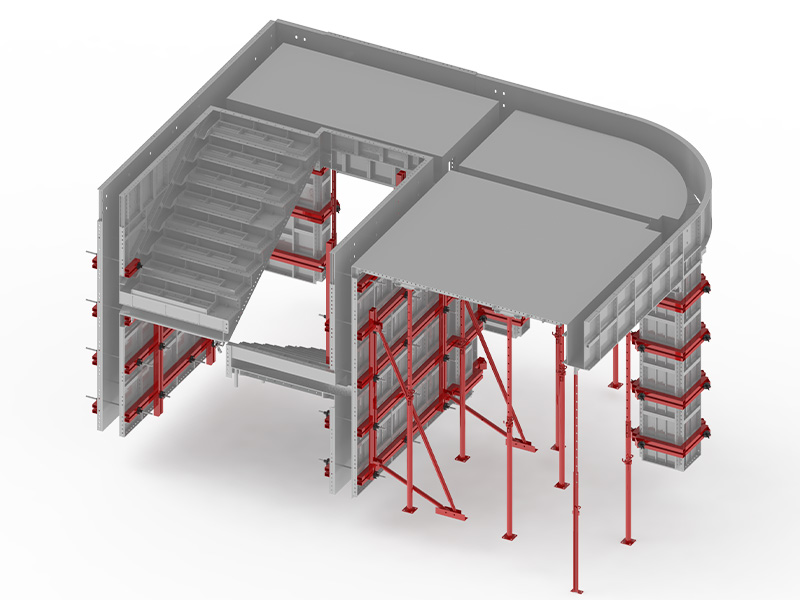

Comprender el sistema de tirantes
El sistema de tirantes utiliza tirantes externos que atraviesan orificios perforados en los paneles de aluminio. Se aprietan tuercas en los tirantes para unir los dos lados del encofrado, y los tirantes transmiten las fuerzas a través del espesor del muro.
Alta resistencia a la tracción
Los sistemas de tirantes son capaces de soportar cargas considerables. Los tirantes se fabrican con materiales de alta resistencia a la tracción y el sistema se puede configurar con varias filas para resistir las presiones laterales del hormigón en muros gruesos o en condiciones estructurales complejas. Esta resistencia es una ventaja clave al trabajar con estructuras que superan el espesor estándar de los muros residenciales.
Tensión ajustable
El apriete de las tuercas de las barras de unión permite ajustar activamente la tensión aplicada al encofrado. Esta capacidad de ajuste puede utilizarse para compensar pequeñas variaciones en la alineación de los paneles y controlar la compactación del hormigón. Sin embargo, el apriete manual introduce una posible fuente de variabilidad, ya que el grado de tensión aplicado por los distintos operarios puede no ser uniforme.
Análisis comparativo: Diferencias clave
La siguiente tabla resume las principales diferencias entre los dos sistemas de refuerzo:
Parámetro | Sistema de amarre plano | Sistema de tirantes |
Penetración de paneles | No se requiere perforación; las uniones se colocan entre los paneles. | Agujeros perforados en los paneles para las barras de acoplamiento. |
Acabado superficial | Sin agujeros que tapar; acabado más limpio; menor riesgo de fugas | Requiere tapar los orificios de la barra de acoplamiento. |
Control del espesor de la pared | La longitud fija de la traviesa garantiza un espesor uniforme. | La tensión varía con el apriete manual; variación potencial |
Accesorios de instalación | Menos accesorios; montaje más sencillo | Más accesorios, incluyendo tuercas, arandelas y casquillos. |
Mejor aplicación | Muros residenciales estándar; viviendas en edificios de gran altura | Muros gruesos, estructuras de carga pesada y proyectos que requieren resistencia de los tirantes ajustable. |
Configuración de respaldo | Normalmente, de 2 a 3 tubos cuadrados individuales. | 5-6 canales de doble respaldo |
Requisitos de mano de obra | Proceso de instalación sencillo con menos componentes. | Requiere la instalación y el ajuste de las barras de acoplamiento y los accesorios. |
Directrices de aplicación para la selección de sistemas
La elección entre los sistemas de tirantes planos y tirantes de barra debe basarse en las características específicas del proyecto. El siguiente análisis examina los factores que influyen en esta decisión.
Consideraciones sobre el espesor de la pared
Para proyectos residenciales estándar y de edificios de gran altura donde el espesor de la pared no supera los 400 mm, el sistema de anclajes planos proporciona la resistencia adecuada y ofrece las ventajas de una superficie más limpia y una instalación más rápida. Los anclajes de longitud fija garantizan la uniformidad del espesor de la pared, y la ausencia de orificios que tapar reduce tanto el tiempo de mano de obra como el riesgo de filtraciones de agua.
Para estructuras que requieren un espesor de pared superior a 400 mm, el sistema de tirantes suele ser la opción más adecuada. La mayor resistencia a la tracción que proporciona este sistema es necesaria para soportar las mayores presiones laterales generadas por las secciones de hormigón más gruesas. Intentar utilizar el sistema de tirantes planos en estas condiciones puede provocar la deformación del encofrado y comprometer la calidad del hormigón.
Tipo y ubicación del proyecto
El sistema de anclaje plano es especialmente adecuado para la construcción de edificios residenciales de gran altura, casas adosadas y complejos de villas, donde la distribución repetitiva de las plantas y las estructuras de pared estandarizadas permiten aprovechar al máximo las ventajas de eficiencia del sistema. La reducción de accesorios de instalación y los tiempos de ciclo más rápidos permiten ciclos de planta más cortos, con proyectos eficientes que alcanzan aproximadamente de 3 a 5 días por planta.
El sistema de tirantes se utiliza ampliamente en proyectos de hormigón armado, incluyendo edificios residenciales, estructuras de gran altura y muros de corte. Gracias a las prácticas de construcción consolidadas y a la experiencia de los trabajadores en muchos mercados, sigue siendo una solución de encofrado comúnmente adoptada. El sistema de tirantes planos ofrece un proceso de instalación más sencillo y es más fácil de aprender para los trabajadores, lo que lo hace cada vez más popular en mercados donde se requiere una operación de encofrado eficiente. La capacidad de ajuste del sistema de tirantes proporciona una flexibilidad que el sistema de tirantes planos de longitud fija no puede ofrecer. El sistema de tirantes también se utiliza comúnmente en proyectos que involucran muros de corte o diseños estructurales complejos.
Requisitos de calidad y acabado superficial
Cuando se prioriza una superficie de hormigón de alta calidad, especialmente en muros exteriores donde la filtración de agua es un problema, el sistema de tirantes planos ofrece claras ventajas. La ausencia de orificios para tirantes elimina la necesidad de reparaciones y reduce el riesgo de filtraciones durante la vida útil del edificio. La longitud fija de los tirantes también garantiza un espesor de muro uniforme, lo que contribuye a una mejor verticalidad y planitud.
El sistema de tirantes permite obtener una excelente calidad superficial, pero requiere un sellado minucioso de los orificios tras el decapado. Estos deben rellenarse correctamente para evitar filtraciones de agua, lo que incrementa la mano de obra y las exigencias de control de calidad del proyecto. En los casos en que la superficie de hormigón se vaya a revestir con otros materiales u otros acabados, el aspecto de los orificios sellados puede no ser relevante.
Eficiencia de la instalación y requisitos de mano de obra
El flujo de trabajo de instalación de ambos sistemas refleja sus diferencias fundamentales de diseño. Comprender estas diferencias es esencial para planificar la asignación de personal y la programación del proyecto.
Proceso de ensamblaje
El sistema de tirantes planos requiere la colocación de tirantes en los espacios entre los paneles, insertando pasadores para asegurarlos. El sistema de soporte suele constar de tubos cuadrados simples, que son más ligeros y fáciles de manipular que los canales dobles utilizados en los sistemas de tirantes. Esta simplicidad reduce el tiempo total de montaje y permite que los operarios dominen el sistema con mayor rapidez.
El sistema de tirantes requiere más componentes y pasos de montaje. Los tirantes deben insertarse a través de los orificios de los paneles, colocarse las arandelas y las tuercas, y apretar estas últimas hasta alcanzar la tensión correcta. Los componentes de soporte, al ser más pesados, requieren mayor esfuerzo para su manipulación, y la mayor cantidad de componentes aumenta la probabilidad de que falten piezas o se produzcan errores de montaje.
Desprendimiento y transferencia
El proceso de desmontaje también favorece el sistema de tirantes planos. Una vez fraguado el hormigón, una sola persona puede retirar los paneles rompiendo los extremos sobresalientes de los tirantes. El sistema de tirantes de barra requiere la extracción de las tuercas, arandelas y barras, seguida de la extracción de los manguitos de plástico que protegen las barras del hormigón. Este proceso es más laborioso y suele requerir la intervención de varias personas.
El menor peso de los componentes de las traviesas planas también facilita el traslado del encofrado al siguiente nivel. Mientras que los componentes del sistema de tirantes son más pesados y voluminosos, los componentes de las traviesas planas pueden ser manipulados con mayor facilidad por los trabajadores en la obra, lo que reduce la necesidad de equipos de elevación y acelera el tiempo de ciclo.
Especificaciones técnicas y estándares de materiales
El sistema de encofrado de aluminio GETO, disponible en configuraciones con tirantes planos y tirantes, se fabrica conforme a las normas industriales establecidas. Los paneles están fabricados con aleación de aluminio 6061-T6, con un espesor de 4 mm y una altura de marco de entre 63,5 mm y 65 mm. El peso medio de los paneles es de aproximadamente 25 kilogramos por metro cuadrado, lo que proporciona un equilibrio entre resistencia y facilidad de manipulación.
El sistema de tirantes planos utiliza tirantes de acero de alta resistencia, generalmente de 2 a 3 mm de espesor, capaces de soportar cargas de tracción superiores a 28 kN por tirante. El sistema de tirantes de barra emplea barras que cumplen con los requisitos de tracción de muros más gruesos y condiciones estructurales más exigentes. Ambos sistemas están diseñados para lograr la planitud y verticalidad requeridas para superficies de hormigón sin enlucido.
Conclusión: Adaptación del sistema a los requisitos del proyecto
La decisión entre los sistemas de refuerzo con tirantes planos y tirantes de barra debe tomarse con un conocimiento preciso de los requisitos estructurales y operativos del proyecto. El sistema de tirantes planos ofrece ventajas en cuanto a velocidad de instalación, eficiencia laboral y calidad de la superficie para proyectos residenciales estándar y edificios de gran altura con espesores de pared de hasta 400 mm. Su acabado superficial impecable y el menor riesgo de filtraciones de agua lo convierten en una excelente opción para muros exteriores.
El sistema de tirantes proporciona la resistencia y la adaptabilidad necesarias para muros más gruesos y condiciones estructurales más complejas. Si bien requiere más componentes y mano de obra durante la instalación, ofrece una flexibilidad que puede resultar valiosa en proyectos de renovación o donde las condiciones estructurales varían.
El sistema de encofrado de aluminio GETO está disponible en ambas configuraciones, lo que permite a los gestores de proyectos seleccionar el sistema de refuerzo que mejor se adapte a las especificaciones de sus proyectos. Para proyectos donde la calidad de la superficie y la velocidad de instalación son prioritarias, el sistema de tirantes planos ofrece una solución probada. Para proyectos que requieren la resistencia de tirantes para muros de más de 400 mm, el sistema de tirantes proporciona el rendimiento necesario. Comprender estas diferencias garantiza que el sistema de encofrado seleccionado contribuya plenamente a los objetivos de eficiencia y calidad del proyecto.
