En las obras de construcción, la densa variedad de componentes metálicos suele generar confusión entre quienes no son profesionales. Esto es especialmente cierto para los compradores que se inician en proyectos internacionales o en la construcción modular moderna, donde los términos "andamio de apuntalamiento" y "andamio trepador" se confunden con frecuencia. Si bien ambos se engloban dentro de la categoría general de andamios y parecen estructuras temporales compuestas de tubos y conectores metálicos, difieren fundamentalmente en cuanto a mecánica estructural, normas de seguridad y funcionalidad principal.
Aclarar la distinción entre estos dos tipos de andamios no es solo una cuestión de seguridad en obra, sino que también repercute directamente en los plazos del proyecto y la rentabilidad. Como proveedor líder mundial de soluciones de encofrado y andamiaje, GETO comprende la importancia crucial de configurar correctamente tanto los andamios de apuntalamiento como los andamios trepadores dentro de un sistema de encofrado eficiente. En este artículo, nuestro objetivo es aclarar exhaustivamente la relación entre estos dos conceptos.
Línea de productos de andamiaje de GETO: Dos tipos principales
Antes de analizar las diferencias, es importante comprender cómo GETO clasifica sus productos. El catálogo de productos de GETO incluye tres categorías principales: Sistemas de Encofrado, Sistemas de Andamiaje Trepante y Sistemas de Apuntalamiento. Este artículo se centra en las dos últimas —Andamios de Apuntalamiento y Andamios Trepantes— para ayudarle a distinguirlas.
- Andamios de apuntalamiento: Diseñados para soportar cargas estructurales durante el vertido de hormigón. Su función es apuntalar las estructuras de hormigón antes de su fraguado y evitar su colapso. Además, ciertos tipos de andamios de apuntalamiento (como los andamios Ringlock) se utilizan ampliamente como plataformas de trabajo para la construcción de fachadas, la instalación de muros cortina y trabajos de renovación. Algunos ejemplos son los sistemas de apuntalamiento de celosía, los sistemas de apuntalamiento Ringlock, los puntales de acero, los andamios de marco en H y los soportes modulares para torres.
- Andamios trepadores: Diseñados para proporcionar plataformas de trabajo seguras y eficientes en la construcción de edificios de gran altura y rascacielos. Integran tecnologías hidráulicas y autotrepadoras, lo que les permite ascender en sincronía con la estructura del edificio sin necesidad de desmontarlos y reinstalarlos repetidamente. Algunos ejemplos son los encofrados trepadores hidráulicos automáticos, las pantallas de protección, las plataformas autotrepadoras, las plataformas para pozos y los sistemas de elevación integrados.
Este artículo te ayudará a distinguir entre estos dos tipos de andamios para que puedas tomar la decisión correcta para tu proyecto.
¿Qué es un andamio de apuntalamiento?
En resumen, los andamios de apuntalamiento son una forma de soporte estructural temporal. Su función principal es sostener las estructuras de hormigón recién vertido antes de que adquieran la resistencia suficiente para sostenerse por sí mismas durante la fase de construcción.
Durante el proceso de vertido del hormigón —dado que este permanece en estado líquido antes del fraguado, con un peso inmenso pero sin capacidad de carga— se requiere un sistema de andamiaje robusto para soportar el peso del encofrado de la losa del piso, así como el del hormigón recién vertido que descansa sobre él.
Características principales:
- Alta resistencia y estabilidad: Diseñado para soportar cargas pesadas y garantizar una alineación precisa durante la construcción.
- Prevención de colapsos: Los sistemas de andamiaje de apuntalamiento deben poseer una capacidad de carga vertical extremadamente alta para evitar la deformación o el colapso estructural.
Tipos comunes:
- Apuntalamiento vertical (apuntalamiento de losas): El tipo más común en la construcción de edificios, utilizado para soportar el encofrado de las losas del piso.
- Apuntalamiento inclinado: Se utiliza para sostener muros inclinados o para evitar que los muros exteriores se inclinen hacia afuera.
- Apuntalamiento hidráulico: Se utiliza frecuentemente para el soporte de excavaciones profundas y es capaz de proporcionar compensación de presión dinámica.
Funciones del puntal de acero (puntal de apuntalamiento):
- Refuerzo estructural temporal: Proporciona soporte antes de que los elementos estructurales adquieran la resistencia suficiente, evitando la deformación o el colapso.
- Apuntalamiento trasero: Cuando la estructura del piso inferior aún no ha alcanzado su resistencia máxima, se utilizan puntales de acero para compartir la carga de la construcción del piso superior, evitando la sobrecarga.
Principales ventajas de los andamios de apuntalamiento GETO:
- Alta capacidad de carga: Fabricado con acero de primera calidad y aleaciones de aluminio para soportar cargas pesadas.
- Aplicaciones versátiles: Adecuado para el soporte de losas, obras de puentes, ingeniería de túneles, construcción modular y proyectos que requieren una capacidad de apuntalamiento extra alta.
- Diseño modular y flexible: fácil de montar, desmontar y ajustar para adaptarse a diferentes escalas de proyecto y requisitos estructurales.
- Mayor seguridad: Incorpora bases ajustables, soportes y mecanismos de bloqueo seguros.
- Compatibilidad: Se integra a la perfección con los sistemas de encofrado GETO para ofrecer soluciones integrales de apoyo a la construcción.

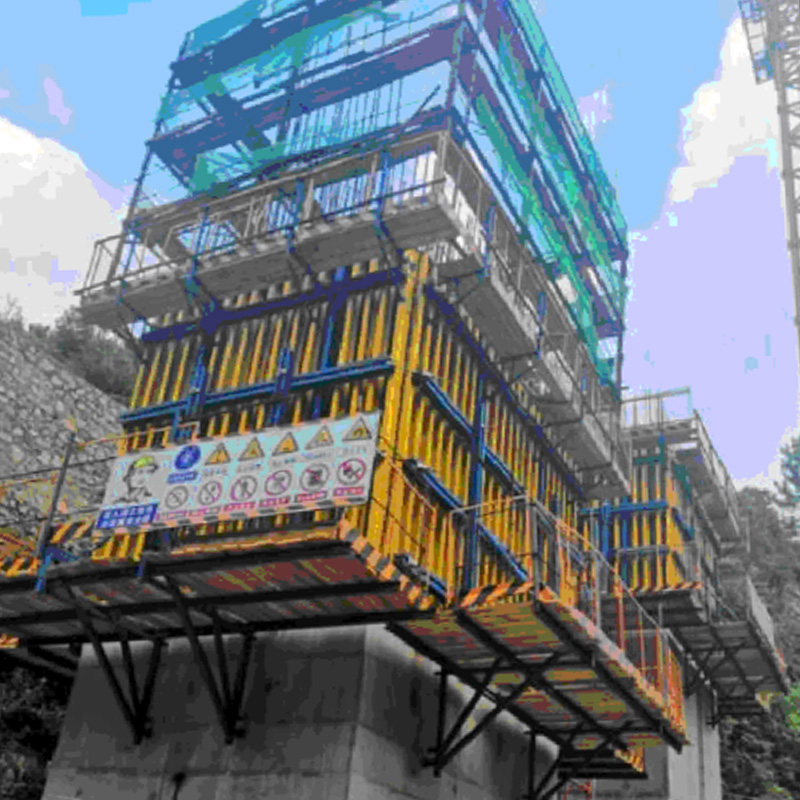

¿Qué es un andamio de escalada?
Definición
En cambio, los andamios trepadores sirven principalmente para la protección de las personas y la eficiencia en la construcción. Se trata de un sistema avanzado de protección perimetral temporal y plataforma de trabajo, diseñado específicamente para edificios de gran altura y rascacielos, con el objetivo de proporcionar al personal de construcción espacios de trabajo seguros mientras ascienden en sincronía con la estructura del edificio, garantizando así un progreso ininterrumpido de la construcción de principio a fin. A diferencia de los andamios de apuntalamiento, no están diseñados para soportar cargas estructurales de hormigón fresco.
Características principales:
- Proporciona acceso seguro: Permite a los trabajadores alcanzar zonas de trabajo elevadas, mientras que las plataformas cerradas y las pantallas de protección minimizan los riesgos de caídas.
- Alta eficiencia: Una vez ensamblado, se eleva junto con la estructura sin necesidad de desmontarlo repetidamente, lo que ahorra significativamente mano de obra, tiempo y costes de materiales.
- Protección perimetral: Las pantallas de protección y las plataformas autotrepantes están diseñadas principalmente para garantizar la seguridad del perímetro del edificio y proporcionar superficies de trabajo. El encofrado en sí es independiente de estos sistemas de trepado no integrados.
Principales ventajas de los andamios trepadores GETO:
- Mayor seguridad: Los dispositivos anticaída y antivuelco integrados, junto con las plataformas cerradas y las pantallas de protección, mejoran la seguridad del recinto.
- Alta eficiencia: El ascenso continuo reduce el tiempo de inactividad entre pisos, lo que acelera los plazos de construcción.
- Versatilidad: Adecuado tanto para edificios comerciales como residenciales de gran altura, con diseños personalizados que se adaptan a los diferentes tipos de fachada y estructura.
- Nota sobre la integración: Dentro de la línea de productos de GETO, solo el encofrado trepador integra el sistema de trepado con el encofrado. Las pantallas de protección y las plataformas autotrepadoras están diseñadas únicamente para la protección perimetral y como plataformas de trabajo, no como sistemas de encofrado.
Diferencias clave: Andamios de apuntalamiento frente a andamios trepadores
Característica | Andamios de apuntalamiento | Andamios de escalada |
Propósito principal | Para soportar cargas estructurales y evitar el colapso. | Proporcionar plataformas de trabajo seguras que se eleven con la estructura. |
Capacidad de carga | Alto (soporta el peso del hormigón fresco y del acero) | Moderado (admite trabajadores, herramientas y materiales ligeros) |
Fase de solicitud | Vertido de hormigón y curado estructural (para soporte de losas/vigas); O trabajos de renovación exterior/fachada (como plataforma elevada utilizando Ringlock). | Durante la construcción de la estructura principal, subiendo piso por piso |
Enfoque de diseño | Capacidad de carga vertical y rigidez estructural (para apuntalamiento); O estabilidad de la plataforma y barandillas de seguridad (para trabajos de fachada). | Estabilidad de la plataforma, protección contra caídas, eficiencia de escalada |
Método de movimiento | Posición fija, desmontada y trasladada a la planta superior después del vertido. | Ascenso automático o hidráulico, no requiere desmontaje. |

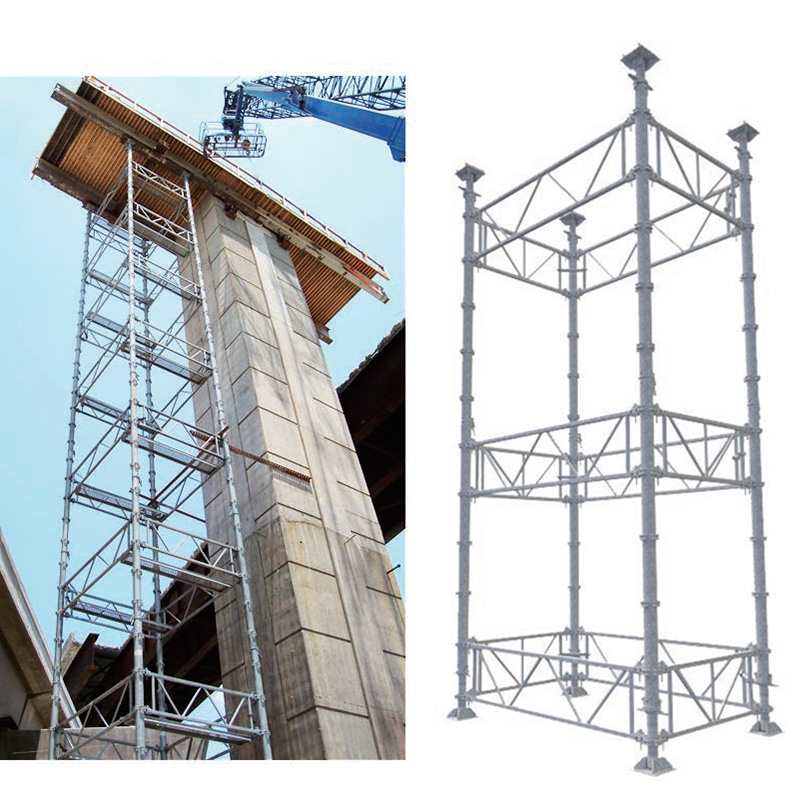

Ejemplos de productos GETO | Apuntalamiento con cerchas, apuntalamiento con sistema de bloqueo anular, puntales de acero, andamios de estructura en H | Encofrados hidráulicos autotrepantes (sistema integrado y encofrado), pantallas de protección, plataformas autotrepantes, plataformas para pozos, sistemas de elevación integrados |
Explicación de las principales diferencias
Diferencias en la capacidad de carga: Los andamios de apuntalamiento se centran en gestionar las cargas estáticas y la gravedad, soportando varias toneladas por metro cuadrado. Si fallan, el resultado es un colapso estructural. Los andamios trepadores se centran en la seguridad y la eficiencia de los trabajadores. Si fallan, el resultado es una caída o la interrupción de la construcción.
Diferencias en la fase de uso: Los andamios de apuntalamiento tienen dos aplicaciones distintas. Para el apuntalamiento estructural, se utilizan durante la fase de vertido de hormigón, desplegándose directamente debajo del piso que se está vertiendo para sostener el hormigón fresco. Para el acceso a la fachada, sirven como plataforma de trabajo elevada para la instalación de muros cortina, renovaciones exteriores o trabajos de mantenimiento, generalmente una vez que la estructura principal está terminada. En cambio, los andamios trepadores se utilizan durante todo el período de construcción de la estructura principal. Se instalan en el perímetro del edificio desde los primeros pisos y ascienden automáticamente con cada vertido de piso, proporcionando protección perimetral continua y plataformas de trabajo.
El papel de los andamios de apuntalamiento en la construcción
En las soluciones de construcción integradas de GETO, el andamiaje de apuntalamiento no existe de forma aislada, sino que sirve como la "columna vertebral" de todo el sistema de encofrado.
Encofrado de soporte para losas: En la construcción de edificios de gran altura, las luces de las losas de piso suelen ser bastante extensas. Un andamiaje de apuntalamiento de alta calidad garantiza que el encofrado no se deforme bajo la presión del vertido de hormigón, asegurando así la planitud del techo.
Sistema de desencofrado rápido: Esta es una característica técnica clave del sistema GETO. Gracias a un diseño especializado del cabezal de apuntalamiento, los paneles de encofrado de aluminio se pueden retirar una vez que el hormigón alcanza la resistencia suficiente, mientras que los puntales verticales del andamio de apuntalamiento permanecen en su lugar para seguir proporcionando soporte. Esta práctica aumenta significativamente la velocidad de rotación del encofrado.
Barrera de seguridad: Los andamios de apuntalamiento estables proporcionan garantías de seguridad para las actividades de construcción en el piso inferior, asegurando que las operaciones en los niveles inferiores no se vean afectadas mientras se vierte el hormigón en el piso superior.
Soluciones de andamiaje de apuntalamiento y andamiaje trepador de GETO
Como proveedor líder mundial de soluciones de encofrado y andamiaje, GETO ofrece más que simples componentes estructurales; proporcionamos una solución de construcción industrializada completa.
Ventajas del andamiaje de apuntalamiento GETO
- Materiales de alta resistencia: Fabricados con acero de primera calidad y aleaciones de aluminio con acabados superficiales avanzados, como galvanizado y recubrimiento en polvo, para mejorar la resistencia a la corrosión y prolongar la vida útil.
- Modularidad y estandarización: La altura ajustable de los soportes y la alta intercambiabilidad de los componentes reducen significativamente los costes de logística y almacenamiento.
- Durabilidad y respeto al medio ambiente: Reutilizable durante cientos de ciclos, con materiales metálicos reciclables que se ajustan a las tendencias de la construcción sostenible.
Ventajas de los andamios de escalada GETO
- Mayor seguridad: Dispositivos anticaída y antivuelco integrados, además de plataformas cerradas y pantallas de protección.
- Alta eficiencia: El ascenso continuo reduce el tiempo de inactividad entre pisos, acortando los ciclos de construcción de pisos estándar.
¿Cuándo elegir andamios de apuntalamiento? ¿Cuándo elegir andamios trepadores?
Al formular su plan de adquisiciones, le recomendamos tener en cuenta los siguientes escenarios:
Escenarios en los que el apuntalamiento de andamios es esencial
- Al construir losas, vigas o columnas de hormigón colado in situ
- Al reforzar edificios antiguos y requerir soporte para el peso de los techos o paredes existentes.
- Durante las operaciones de excavación profunda, para evitar el colapso de los muros laterales de tierra (apuntalamiento subterráneo).
- Para el soporte de cargas pesadas en la ingeniería de puentes y túneles.
- Para la instalación de muros cortina de fachada, renovación exterior y otras plataformas de trabajo elevadas (utilizando andamios Ringlock).
Escenarios en los que el uso de andamios para trepar es esencial.
- Para la construcción de edificios de gran altura y rascacielos.
- Cuando la protección perimetral y las plataformas de trabajo necesitan ascender en sincronía con la estructura.
- Para estructuras específicas como torres de control de aeropuertos, pilares altos de puentes y huecos de ascensores.
- Para proyectos que buscan alta eficiencia y menor tiempo de desmontaje/reinstalación.
Conclusión
Con un rendimiento probado en proyectos complejos y a gran escala en todo el mundo, los andamios de apuntalamiento y los andamios trepadores de GETO gozan de la confianza de promotores, contratistas y empresas constructoras para lograr tiempos de construcción más rápidos, costes reducidos y estándares de seguridad más elevados.
Preguntas frecuentes
P1: ¿Qué es un andamio de apuntalamiento?
A: El andamiaje de apuntalamiento se refiere a un sistema de soporte vertical o inclinado temporal que se erige durante la construcción, el mantenimiento o la renovación para evitar el colapso estructural o la deformación excesiva; su función principal es soportar cargas estructurales.
P2: ¿Cuál es la diferencia entre andamios de apuntalamiento y encofrados?
A: El encofrado actúa como el molde para dar forma al hormigón, mientras que el andamiaje sirve como la estructura de soporte que mantiene este molde en su lugar. Ambos sistemas trabajan en conjunto para facilitar el vertido exitoso de estructuras de hormigón.
P3: ¿Se pueden utilizar conjuntamente los andamios de apuntalamiento y los andamios trepadores de GETO?
R: Sí. Ambos sistemas están diseñados para ser compatibles y pueden funcionar conjuntamente. Por ejemplo, los andamios trepadores proporcionan protección perimetral y plataformas de trabajo, mientras que los andamios de apuntalamiento ofrecen soporte vertical para las losas interiores del piso.
