Introducción
La construcción de puentes presenta desafíos únicos que difieren significativamente de los proyectos de construcción residenciales, comerciales e industriales. A diferencia de las estructuras de hormigón convencionales, los puentes suelen implicar grandes luces, geometrías complejas, desniveles variables, cargas pesadas y condiciones de terreno exigentes.
Por lo tanto, seleccionar el sistema de encofrado adecuado es una de las decisiones más importantes durante la planificación de la construcción de puentes. La solución de encofrado influye directamente en la eficiencia de la construcción, la calidad del hormigón, el desempeño en materia de seguridad, los requisitos de mano de obra y los costos del proyecto.
Sin embargo, en los proyectos de puentes rara vez se utiliza un único sistema de encofrado durante toda la construcción. Los distintos elementos estructurales suelen requerir soluciones diferentes. Un pilar de puente puede requerir un sistema de encofrado trepador, mientras que un cabezal de pórtico puede utilizar un encofrado de acero a medida. La construcción de vigas cajón puede depender de sistemas de encofrado especializados, y los puentes segmentados de gran envergadura pueden requerir equipos de construcción en voladizo equilibrado.
Comprender cómo varían los requisitos de encofrado entre los diferentes componentes de un puente ayuda a los contratistas a elegir el sistema más adecuado para cada etapa de la construcción.
Esta guía explica cómo seleccionar soluciones de encofrado para pilares de puentes, cabezales de pilares, vigas cajón y construcciones en voladizo equilibradas, al tiempo que destaca las consideraciones de ingeniería clave y las aplicaciones prácticas.
Por qué es importante la selección del encofrado para puentes
El encofrado de puentes sirve para algo más que simplemente dar forma al hormigón.
El sistema de encofrado adecuado puede ayudar a los contratistas:
- Mejorar la eficiencia de la construcción
- Mantener la precisión dimensional
- Logre acabados de hormigón uniformes.
- Reducir los requisitos de mano de obra
- Mejorar la seguridad de los trabajadores
- Minimizar los retrasos del proyecto
- Controlar los costos del ciclo de vida
Una mala selección del encofrado puede provocar:
- Plazos de construcción ampliados
- Aumento de los gastos laborales
- Procedimientos de instalación difíciles
- defectos del hormigón
- Riesgos para la seguridad
- Mayores costos de mantenimiento
Dado que cada estructura de puente tiene requisitos diferentes, la selección del encofrado siempre debe basarse en el análisis de ingeniería y en las condiciones específicas del proyecto.
Comprensión de los componentes principales de un puente
Antes de seleccionar un sistema de encofrado, es importante comprender los elementos estructurales principales que intervienen en la construcción de puentes.
Muelle del puente
Los pilares de los puentes transfieren las cargas de la superestructura del puente a los cimientos.
Dependiendo del diseño del puente, los pilares pueden ser:
- Pilares rectangulares macizos
- Muelles huecos
- Muelles circulares
- Pilares cónicos
- Pilares de sección variable
En los grandes proyectos de infraestructura, la altura de los pilares puede variar desde unos pocos metros hasta más de cien metros.
Tapa doblada
Un cabezal de viga es el elemento estructural ubicado sobre los pilares del puente que distribuye las cargas de las vigas a las columnas de soporte.
Las tapas dobladas suelen presentar:
- Grandes volúmenes de hormigón
- Disposiciones de refuerzo complejas
- Condiciones de carga pesada
Viga tubular
Las vigas cajón se utilizan ampliamente en la construcción de puentes modernos porque proporcionan una excelente resistencia a la torsión y una gran eficiencia estructural.
Las vigas cajón pueden ser:
- Fundición in situ
- Prefabricado
- Segmentario
- Estructuras en voladizo equilibradas
Segmentos en voladizo equilibrados
La construcción en voladizo equilibrado se utiliza habitualmente en puentes de gran envergadura donde el andamiaje convencional resulta poco práctico.
El puente se construye segmento a segmento desde el pilar hacia el exterior hasta que se conectan los voladizos adyacentes.
Selección de encofrados para pilares de puentes
Los pilares de los puentes suelen ser uno de los primeros elementos estructurales importantes que se construyen durante el desarrollo de un puente.
La solución de encofrado ideal depende de:
- Altura del muelle
- forma de sección transversal
- Calendario de construcción
- Requisitos de repetición
- Condiciones de acceso al sitio
Solución recomendada: Encofrado de acero para puentes a medida
Para muchos proyectos de puentes, la solución más eficaz es un sistema de encofrado de acero para puentes personalizado.
El encofrado de acero ofrece:
- Alta resistencia
- Precisión dimensional
- Excelente calidad superficial
- Larga vida útil
- Altas tasas de repetición
Estas ventajas son especialmente importantes para grandes proyectos de infraestructura donde varios pilares de puentes comparten geometrías similares.
Consideraciones de ingeniería
Al seleccionar el encofrado para pilares, los contratistas deben evaluar:
- Dimensiones del muelle
- Presión del hormigón
- Capacidad de levantamiento
- Secuencia de vertido
- Requisitos de reutilización
En el caso de pilares de puentes altos, también se pueden incorporar sistemas de escalada para mejorar la eficiencia y la seguridad.
Selección de encofrados para tapas curvas
Las tapas curvas suelen presentar desafíos constructivos únicos debido a su tamaño y densidad de refuerzo.
A diferencia de los pilares, los cabezales de los dique curvados suelen requerir sistemas de encofrado capaces de soportar cargas de hormigón sustanciales manteniendo la precisión dimensional.
Solución recomendada: Encofrado de acero de alta resistencia
El encofrado de acero se utiliza comúnmente porque proporciona:
- Rigidez estructural
- Alto rendimiento de carga
- Excelente control dimensional
- Capacidad de uso repetido
El sistema de encofrado de acero para puentes se puede personalizar según la geometría del cabezal del pórtico y los requisitos del proyecto.
Factores clave de selección
Entre las consideraciones importantes se incluyen:
- Ancho de la tapa doblada
- Volumen de hormigón
- Condiciones de apoyo
- Disposiciones de elevación
- Secuencia de construcción
Los proyectos que implican diseños repetitivos de tapas curvas suelen beneficiarse de sistemas de encofrado de acero personalizados y reutilizables.

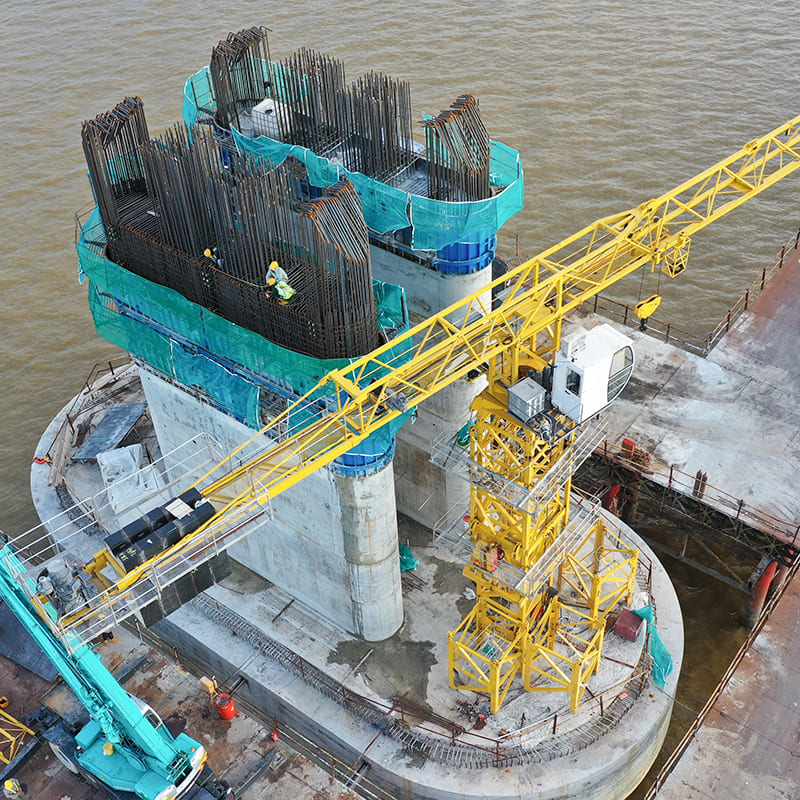

Selección de encofrados para la construcción de vigas cajón
Las vigas cajón se encuentran entre las estructuras de puentes más utilizadas en los proyectos de infraestructura modernos.
Su eficiencia estructural los hace adecuados para:
- puentes de autopista
- puentes ferroviarios
- viaductos urbanos
- Estructuras de gran envergadura
Sin embargo, la geometría de las vigas cajón puede ser muy compleja.
Solución recomendada: Encofrado especializado para vigas cajón
El encofrado de viga cajón debe tener en cuenta lo siguiente:
- Cavidades internas
- Secciones transversales variables
- Conductos de pretensado
- Congestión de refuerzo
El sistema de encofrado de acero para puentes se puede diseñar específicamente para la construcción de vigas cajón, lo que garantiza la precisión dimensional y un montaje eficiente.
Factores de ingeniería a evaluar
Al seleccionar el encofrado para vigas cajón, los ingenieros deben considerar lo siguiente:
- Longitud del tramo
- Profundidad de la viga
- Método de construcción
- Longitud del segmento
- Frecuencia de repetición
- Requisitos de transporte
La solución adecuada puede variar dependiendo de si el puente utiliza métodos de construcción de hormigón vertido in situ o prefabricado.
Selección de encofrados para construcción en voladizo equilibrado
La construcción en voladizo equilibrado se adopta comúnmente para puentes de gran envergadura que cruzan:
- ríos
- Valles
- corredores ferroviarios
- entornos urbanos
En estas situaciones, el andamiaje tradicional apoyado en el suelo puede no ser práctico.
En cambio, los segmentos se funden secuencialmente desde ambos lados del muelle.
Solución recomendada: Guías de encofrado y encofrados de acero a medida.
La construcción en voladizo equilibrado generalmente utiliza:
- De viajeros
- Sistemas de encofrado segmentado
- Moldes de acero personalizados
Estos sistemas deben proporcionar:
- Estabilidad estructural
- Control geométrico preciso
- Producción de segmentos repetible
- Ciclos de segmentos eficientes
Dado que el diseño de cada puente es diferente, las soluciones de encofrado en voladizo equilibrado suelen diseñarse específicamente para cada proyecto.
Consideraciones clave para la selección
Los contratistas deben evaluar:
- Geometría de segmento
- Longitud del segmento
- Disposición del tramo
- Requisitos de elevación
- Objetivos del ciclo de construcción
La coordinación temprana de la ingeniería es fundamental para optimizar la productividad y la seguridad.
Lecciones aprendidas de los proyectos de infraestructura
Los grandes proyectos de infraestructura demuestran cómo las soluciones de encofrado personalizadas pueden mejorar la eficiencia en la construcción de puentes.
GETO ha participado en proyectos de desarrollo de infraestructuras que requieren sistemas de encofrado especializados para estructuras de puentes complejas y componentes de hormigón.
Entre los ejemplos destacados de la cartera de infraestructuras de GETO se incluyen proyectos como el puente Saribas y los desarrollos de infraestructuras de KUTS, donde las soluciones de encofrado de acero personalizadas permitieron cumplir con los exigentes requisitos de construcción y los plazos de los proyectos.
Estos proyectos demuestran la importancia de seleccionar sistemas de encofrado que se ajusten a:
- Diseño estructural
- Metodología de construcción
- Condiciones del sitio
- Requisitos de repetición
- Cronogramas del proyecto
En lugar de recurrir a soluciones estándar, los grandes proyectos de infraestructura suelen requerir sistemas de encofrado diseñados a medida para las geometrías específicas de los puentes.
Para más información, puede consultar la página de Soluciones de Infraestructura de GETO:
https://www.getoformwork.com/service/infrastructure.html
Factores clave de ingeniería antes de seleccionar el encofrado del puente
Antes de finalizar un sistema de encofrado para puentes, los equipos de proyecto deben revisar:
Tipo de puente
Las distintas estructuras de puentes requieren diferentes métodos de encofrado.
Algunos ejemplos son:
- puentes de vigas
- Puentes de vigas cajón
- Puentes segmentarios
- Puentes atirantados
- puentes de arco
Método de construcción
La metodología de construcción afecta directamente a los requisitos del encofrado.
Los métodos pueden incluir:
- Construcción con hormigón vertido in situ
- Construcción prefabricada
- Lanzamiento incremental
- Construcción en voladizo equilibrada
Requisitos de repetición
Los proyectos con numerosos componentes idénticos suelen beneficiarse de los sistemas de encofrado de acero reutilizables.
Restricciones del sitio
Los contratistas deben evaluar:
- Acceso al sitio
- Disponibilidad de grúas
- limitaciones de transporte
- Restricciones ambientales
Requisitos de seguridad
Los sistemas de encofrado deben garantizar una instalación, un funcionamiento y un desmontaje seguros durante todo el ciclo de vida del proyecto.

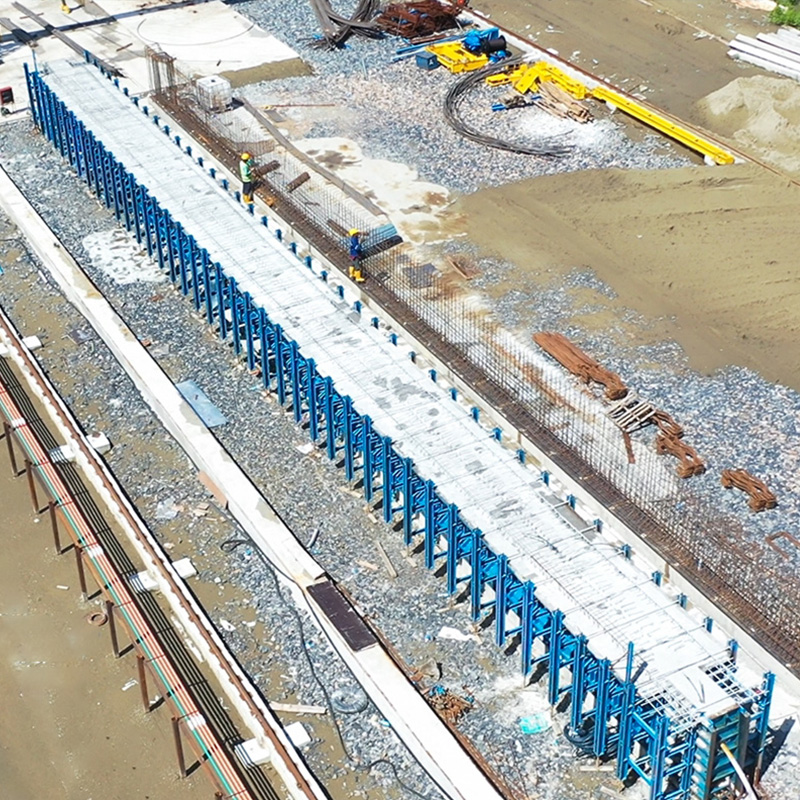

¿Por qué se utiliza comúnmente el encofrado de acero en la construcción de puentes?
Los proyectos de construcción de puentes suelen utilizar encofrados de acero debido a su durabilidad y precisión.
Los beneficios incluyen:
- Alta resistencia estructural
- Excelente precisión dimensional
- Larga vida útil
- Altas tasas de reutilización
- Acabados de hormigón uniformes
- Idoneidad para proyectos de infraestructura a gran escala
El sistema de encofrado de acero para puentes está diseñado específicamente para satisfacer las exigentes necesidades de la construcción de puentes y puede personalizarse según las especificaciones del proyecto.
Preguntas frecuentes
¿Cuál es el mejor encofrado para pilares de puentes?
La mejor solución depende de la geometría del pilar, la altura, la secuencia de construcción y los requisitos del proyecto. El encofrado de acero a medida se utiliza habitualmente por su resistencia, precisión y posibilidad de reutilización.
¿Qué es el encofrado de viga cajón?
El encofrado para vigas cajón es un sistema especializado que se utiliza para dar forma a vigas de puente huecas con forma de cajón. El diseño debe contemplar las cavidades internas, el refuerzo y los requisitos de pretensado.
¿Por qué se prefiere el encofrado de acero para la construcción de puentes?
Los encofrados de acero ofrecen alta resistencia, precisión dimensional, durabilidad y una larga vida útil, lo que los hace adecuados para proyectos de infraestructura repetitivos.
¿Qué tipo de encofrado se utiliza en los puentes en voladizo equilibrados?
Los puentes en voladizo equilibrados suelen utilizar carros de encofrado y sistemas de encofrado de acero personalizados, diseñados para la construcción segmento por segmento.
¿Cómo deben los contratistas seleccionar un sistema de encofrado para puentes?
La selección debe basarse en el tipo de puente, el método de construcción, la geometría, los requisitos de repetición, las condiciones del sitio, los requisitos de seguridad y el análisis de ingeniería.
Conclusión
La construcción de puentes implica una amplia gama de elementos estructurales, cada uno de los cuales requiere soluciones de encofrado específicas. Un sistema que funciona bien para pilares de puentes puede no ser adecuado para vigas cajón o segmentos en voladizo equilibrados.
Los proyectos de puentes exitosos comienzan con una planificación adecuada del encofrado. Al evaluar la geometría del puente, los métodos de construcción, los cronogramas del proyecto y las condiciones del sitio, los contratistas pueden seleccionar soluciones que mejoren la eficiencia, mantengan la calidad y respalden prácticas de construcción seguras.
Para proyectos que incluyen pilares de puentes, cabezales de pórticos, vigas cajón y estructuras de infraestructura complejas, los sistemas de encofrado de acero para puentes personalizados proporcionan la flexibilidad, la durabilidad y la precisión necesarias para la construcción de puentes modernos.
